JDG-0.5電壓互感器
更多詳細內容點擊查詢 JDG-0.5電流互感器
- 符合標準：GB 1207、IEC60044-2：2003。
基本參數如下： JDG-0.5 220/100vv
產品名稱：電壓互感器 JDG4-0.5 220/100v
額定電壓：220V
核心特點：繼電保護
鐵心采用優質冷軋硅鋼片制成C型,一、二次繞組套在兩個C型鐵心的中柱上,出線頭均在接線座上引出，嚴禁超負荷運行。 電壓互感器和變壓器很像，都是用來變換線路上的電壓。
替代型號：JDG4-0.5電壓互感器220/100v
JDG-0.5 220/100v
JDG-0.5 380/100v
-
- 符合標準：GB 1207、IEC60044-2：2003。
基本參數如下： JDG-0.5 380/100vv
產品名稱：電壓互感器JDG-0.5 380/100v
額定電壓： 380V
核心特點：繼電保護
適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。
替代型號：JDG-0.5電壓互感器220/100v
- 符合標準：GB 1207、IEC60044-2：2003。
JDG-0.5 400/100v
- 符合標準：GB 1207、IEC60044-2：2003。
基本參數如下： JDG-0.5 400/100v
產品名稱：電壓互感器 JDG4-0.5 400/100v
額定電壓：400
核心特點：繼電保護
技術參數及說明，外形結構圖，工作環境,廠家,價格,
替代型號：JDG4-0.5電壓互感器400/100v
JDG-0.5 500/100v
- 符合標準：GB 1207、IEC60044-2：2003。
基本參數如下： JDG-0.5 500/100v
產品名稱：電壓互感器 JDG-0.5 500/100vv
額定電壓：690V
核心特點：繼電保護
用熱固性酚醛塑料作為絕緣骨架的干式電壓互感器,適用戶內0.5kV及以下、額定頻率為50Hz的交流電路中作電壓、電能測量或繼電保護用。 ...
替代型號：JDG4-0.5電壓互感器500/100v
JDG-0.5 690/100v
- 符合標準：GB 1207、IEC60044-2：2003。
基本參數如下： JDG-0.5 690/100v
產品名稱：電壓互感器 JDG-0.5 690/100v
額定電壓：690V
核心特點：繼電保護
用熱固性酚醛塑料作為絕緣骨架的干式電壓互感器,適用戶內0.5kV及以下、額定頻率為50Hz的交流電路中作電壓、電能測量或繼電保護用。
替代型號：JDG4-0.5電壓互感器690/100v
JDG-0.5電壓互感器380/√3/100/√3 JDG-0.5電壓互感器簡介 電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。 JDG-0.5電壓互感器適用范圍 JDG-0.5型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。 JDG-0.5電壓互感器技術參數 額定電壓(V) 額定負荷(VA) 極限負荷(VA) 一次 二次 0.5級 1級 2級 220 100 25 40 100 200 380 100 25 40 100 200 660 100 25 40 100 200 基本作用 電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。 產品名稱：JDG-0.5電壓互感器 型號：JDG-0.5 聲明：本頁JDG-0.5電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。 地址：http://www.banbaowh.com/JDG-0.5-27.html

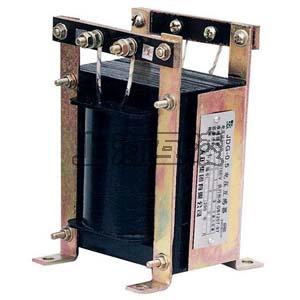

JDG-0.5電壓互感器
JDG-0.5電壓互感器簡介
電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。
JDG-0.5電壓互感器適用范圍
JDG-0.5型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。
JDG-0.5電壓互感器技術參數
| 額定電壓(V) | 額定負荷(VA) | 極限負荷(VA) | |||
| 一次 | 二次 | 0.5級 | 1級 | 2級 | |
| 220 | 100 | 25 | 40 | 100 | 200 |
| 380 | 100 | 25 | 40 | 100 | 200 |
| 660 | 100 | 25 | 40 | 100 | 200 |
基本作用
電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
產品名稱：JDG-0.5電壓互感器
型號：JDG-0.5
聲明：本頁JDG-0.5電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
