電流互感器

上?；チ桦姎庥邢薰?/ 2016-07-17

電流互感器編輯詞條上海互凌電氣有限公司

lzzbj9-10電流互感器

B 添加義項 ?

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來使用，二次側不可開路。

基本信息

中文名稱

電流互感器

外文名稱

Current transformer

適用領域范圍

電學

應用學科

物理學

符號

1基本概念

2主要特點

3分類

4基本術語

5校驗方法

6運行特性

7其他資料

8發展方向

折疊編輯本段基本概念

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

折疊編輯本段主要特點

折疊作用

電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

折疊使用

1）電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載串聯

2）按被測電流大小，選擇合適的變化，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故

3）二次側絕對不允許開路。因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。

另外，一次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止一次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停車處理。一切處理好后方可再用。

4）為了滿足測量?jī)x表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。對于大電流接地系統，一般按三相配置；對于小電流接地系統，依具體要求按二相或三相配置

5）對于保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如：若有兩組電流互感器，且位置允許時，應設在斷路器兩側，使斷路器處于交叉保護范圍之中

6）為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側

7）為了減輕發電機內部故障時的損傷，用于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部故障，用于測量?jī)x表的電流互感器宜裝在發電機中性點側。

折疊編輯本段分類

1 按用途分

1）電流互感器（或電流互感器的測量繞組）：在正常電壓范圍內，向測量、計量裝置提供電網電流信息。

2）保護用電流互感器（或電流互感器的保護繞組）：在電網故障狀態下，向繼電保護等裝置提供電網故障電流信息。

2按絕緣介質分

1）干式電流互感器：由普通絕緣材料經浸漆處理作為絕緣。

2）澆注絕緣電流互感器：用環氧樹脂或其他樹脂混合材料澆注成型的電流互感器

3）油浸式電流互感器：由絕緣紙和絕緣油作為絕緣，一般為戶外型，目前我國在各種電壓等級均常用到。

4）氣體絕緣電流互感器：主絕緣有SF6氣體構成。

3按電流變換原理分

1）電磁式電流互感器：根據電磁感應原理時限電流變換的電流互感器。

2）光電式電流互感器：通過光電變換原理實現電流變換的電流互感器。

4按安裝方式分

1）貫穿式電流互感器：用來穿過屏板或墻壁的電流互感器。

2）支柱式電流互感器：安裝在平面或支柱上，兼做一次電路導體支柱用的電流互感器；

3）套管式電流互感器：沒有一次導體和一次絕緣，直接套裝在絕緣的套管上的一種電流互感器。

4）母線式電流互感器：沒有一次導體但有一次絕緣，直接套裝在母線上使用的一種電流互感器。

5按一次繞組匝數分

1）單匝式電流互感器：大電流互感器常用單匝式。

2）多匝式電流互感器：中、小電流互感器常用多匝式。

6按二次繞組所在位置分

1）正立式：二次繞組在產品下部，是國內常用的結構形式。

2）倒立式：二次繞組在產品頭部，是近年來比較新型的結構形式。

7按電流比分

1）單電流比電流互感器：即一、二次繞組匝數固定，電流比不能改變，只能實現一種電流比變換的互感器。

2）多電流比電流互感器：即一次繞組或二次繞組匝數可改變，電流比可以改變，可實現不同電流比變換；

3）多個鐵心電流互感器：這種互感器有多個各自具有鐵心的二次繞組，以滿足不同精度的測量和多種不同的繼電保護裝置的需求。為了滿足某些裝置的要求，其中某些二次繞組具有多個抽頭。

8按保護用電流互感器技術性能分

1）穩態特性型：保證電流在穩態時的誤差，如P、PR、PX級

2）暫態特性型：保證電流在暫態時的誤差，如TPX TPY TPZ TPS級等。

9按使用條件分

1）戶內型電流互感器：一般用于35KV及以下電壓等級。

2）戶外型電流互感器：一般用于35KV及以上電壓等級。[5]

折疊編輯本段基本術語

戶外型電流互感器

1電流互感器選擇與檢驗的原則

1）電流互感器額定電壓不小于裝設點線路額定電壓

2）根據一次負荷計算電流IC選擇電流互感器變化

3）根據二次回路的要求選擇電流互感器的準確度并校驗準確度

4）校驗動穩定度和熱穩定度。

2電流互感器變流比選擇低壓電流互感器

電流互感器一次額定電流I1n和二次額定電流I2n之比，稱為電流互感器的額定變流比，Ki=I1n/I2n≈N2/N1。

式中，N1和N2為電流互感器一次繞組和二次繞組的匝數。

電流互感器一次側額定電流標準比（如20.30、40、50、75.100、150(A）、2Xa/C）等多種規格，二次側額定電流通常為1A或5A。其中2Xa/C表示同一臺產品有兩種電流比，通過改變產品頂部?jī)?chǔ)油柜外的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2Xa/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

表1電流互感器準確級和誤差限值

3電流互感器準確度選擇及校驗

所謂準確度是指在規定的二次負荷范圍內，一次電流為額定值時的最大誤差。中國電流互感器的準確度和誤差限值如表1所示，對于不同的測量?jī)x表，應選用不同準確度的電流互感器。

準確度選擇的原則：計費計量用的電流互感器其準度為0．2～0．5級；用于監視各進出線回路中負荷電流大小的電流表應選用1．0—3．0級電流互感器。為了保證準確度誤差不超過規定值，一般還校驗電流互感器二次負荷（伏安），互感器二次負荷S2不大于額定負荷S2n，所選準確度才能得到保證。準確度校驗公式：S2≤S2n。

二次回路的負荷l：取決于二次回路的阻抗Z2的值，則：

S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+ RWl+RXC）

或S2V1≈∑Si+I2n2（RWl+RXC）

式中，Si、Zi為二次回路中的儀表、繼電器線圈的額定負荷和阻抗，RXC為二次回路中所有接頭、觸點的接觸電阻，一般取0．1Ω，RWL為二次回路導線電阻，

計算公式化為：RWL=LC/（r×S）。

式中，r為導線的導電率，銅線r=53m/（Ωmm2），鋁線r=32m（Ωmm2），S為導線截面積（mm2），LC為導線的計算長度。設互感器到儀表單向長度為L(zhǎng)1，

則：

L1互感器為星形接

LC=L1兩相V形接線

2L1一相式接線

繼電保護用的電流互感器的準確度常用的有5P和l0P。保護級的準確度是以額定準確限值一次電流下的

最大復合誤差ε%來標稱的（如5P對應的ε%=5%）。所謂額定準確限值一次電流即一次電流為額定一次電流的倍數（n=I1/I1n），也稱為額定準確限值系數。即要求保護用的電流互感器在可能出現的范圍內，其最大復合誤差不超過ε%值。

電流互感器ε%誤差曲線校驗步驟：

⑴按照保護裝置類型計算流過電流互感器的一次電流倍數

⑵根據電流互感器的型號、變比和一次電流倍數，在10%誤差曲線上確定電流互感器的允許二次負荷

⑶按照對電流互感器二次負荷最嚴重的短路類型，計算電流互感器的實際二次負荷

⑷比較實際二次負荷與允許二次負荷。如實際二次負荷小于允許二次負荷，表示電流互感器的誤差不超過10%誤差：

1）增大連接導線截面或縮短連接導線長度，以減小實際二次負荷

2）選擇比較大的電流互感器，減小一次電流倍數，增大允許二次負荷

3）將電流互感器的二次繞組串聯起來，使允許二次負荷增大一倍。

4電流互感器動穩定度和熱穩定度校驗

廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。

1）動穩定度校驗Kes×I1N≥iSh

2）熱穩定度校驗（KtI1n)2t≥I⑶∞tima

式中，t為熱穩定電流時間。

折疊測量用電流互感器

在測量交變電流的大電流時，為便于二次儀表測量需要轉換為比較統一的電流（中國規定電流互感器的二次額定為5A或1A），另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。它是電力系統中測量?jī)x表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等。

正常工作時互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。

1次側只有1到幾匝，導線截面積大，串入被測電路。2次側匝數多，導線細，與阻抗較小的儀表(電流表/功率表的電流線圈）構成閉路。

電流互感器的運行情況相當于2次側短路的變壓器，忽略勵磁電流，安匝數相等I1N1=I2N2

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比I1/I2=N2/N1=k。

勵磁電流是誤差的主要根源。

測量用電流互感器的精度等級0.2/0.5/1/3,1表示變比誤差不超過±1%，另外還有0.2S和0.5S級。

保護用電流互感器的精度等級5P/10P ，10P標示復合誤差不超過10%。

折疊保護用電流互感器

保護用電流互感器主要與繼電裝置配合，在線路發生短路過載等故障時，向繼電裝置提供信號切斷故障電

路，以保護供電系統的安全。保護用微型電流互感器的工作條件與測量用互感器完全不同，保護用互感器只是在比正常電流大幾倍幾十倍的電流時才開始有效的工作。保護用互感器主要要求：1.絕緣可靠，2.足夠大的準確限值系數，3.足夠的熱穩定性和動穩定性。

保護用互感器在額定負荷下能夠滿足準確級的要求最大一次電流叫額定準確限值一次電流。準確限值系數就是額定準確限值一次電流與額定一次電流比。當一次電流足夠大時鐵芯就會飽和起不到反映一次電流的作用，準確限值系數就是表示這種特性。保護用互感器準確等級5P、10P，表示在額定準確限值一次電流時的允許誤差5%、10%

線路發生故障時的沖擊電流產生熱和電磁力，保護用電流互感器必須承受。二次繞組短路情況下，電流互感器在一秒內能承受而無損傷的一次電流有效值，稱額定短時熱電流。二次繞組短路情況下，電流互感器能承受而無損傷的一次電流峰值，稱額定動穩定電流。

保護用電流互感器分為：1.過負荷保護電流互感器，2.差動保護電流互感器，3.接地保護電流互感器（零序電流互感器）

折疊分類

按用途分

測量用電流互感器（或電流互感器的測量繞組。在正常工作電流范圍內，向測量、計量等裝置提供電網的電流信息。

保護用電流互感器（或電流互感器的保護繞組。在電網故障狀態下，向繼電保護等裝置提供電網故障電流信息。

按絕緣介質分

干式電流互感器。由普通絕緣材料經浸漆處理作為絕緣。

澆注式電流互感器。用環氧樹脂或其他樹脂混合材料澆注成型的電流互感器。

油浸式電流互感器。由絕緣紙和絕緣油作為絕緣，一般為戶外型。目前中國在各種電壓等級均為常用。

氣體絕緣電流互感器。主絕緣由氣體構成。

按電流變換原理分

電磁式電流互感器。根據電磁感應原理實現電流變換的電流互感器。

光電式電流互感器。通過光電變換原理以實現電流變換的電流互感器，目前還在研制中。

按安裝方式分

貫穿式電流互感器。用來穿過屏板或墻壁的電流互感器。

支柱式電流互感器。安裝在平面或支柱上，兼做一次電路導體支柱用的電流互感器。

套管式電流互感器。沒有一次導體和一次絕緣，直接套裝在絕緣的套管上的一種電流互感器。

母線式電流互感器。沒有一次導體但有一次絕緣，直接套裝在母線上使用的一種電流互感器。

折疊編輯本段校驗方法

在進行電流互感器誤差試驗之前,通常需要檢查極性和退磁等主面特性。

1、電流互感器極性檢查：

電流互感器一次繞組標志為P1、P2，二次繞組標志為S1、S2。若P1、S1是同名端，則這種標志叫減極性。一次電流從P1進，二次電流從S1出。極性檢查很簡單，除了可以在互感器校驗儀上進行檢查外，還可以使用直流檢查法。 [1]

2、電流互感器退磁檢查

電流互感器在電流突然下降的情況下，互感器鐵芯可能產生剩磁。如電流互感器在大電流情況下突然切斷電源、二次繞組突然開路等?；ジ衅麒F芯有剩磁，使鐵芯磁導率下降，影響互感器性能。長期使用后的互感器都應該退磁?；ジ衅鳈z驗前也要退磁。退磁就是通過一次或二次繞組以交變的勵磁電流，給鐵芯以交變的磁場。從0開始逐漸加大交變的磁場(勵磁電流)使鐵芯達到飽和狀態，然后再慢慢減小勵磁電流到零，以消除剩磁。

對于電流互感器退磁，一次繞組開路，二次繞組通以工頻電流，從零開始逐漸增加到一定的電流值(該電流值與互感器的設計測量上限有關，一般為額定電流的20-50%左右。可以這樣判斷，如果電流突然急劇變大，此時表示鐵芯以進入磁飽和階段)。然后再將電流緩慢降為零，如此重復2-3次。在斷開電源前，應將一次繞組短接，才斷開電源。鐵芯退磁完成。此方法稱開路退磁法。對于有些電流互感器，由于二次繞組的匝數都比較多。若采用開路退磁法，開路的繞組可能產生高電壓。因此可以在二次繞組接上較大的電阻(額定阻抗的10-20倍)。一次繞組通以電流，從零漸變到互感器一次繞組的允許的最大電流，再漸變到零，如此重復2-3次。由于接有負載鐵芯可能不能完全退磁。由于一次繞組的最大電流有限制，過大的話可能燒壞一次繞組。如果接有負載的二次繞組產生電壓不是過高的話，可以加大二次繞組的負載電阻。這樣可以提高退磁效果。

3、電流互感器誤差試驗

互感器誤差試驗一般采用被測互感器與標準互感器進行比較，兩互感器的二次電流差即為被測互感器誤差。此種檢驗方法稱比較法。標準互感器要求比被測互感器高出二個等級，此時標準互感器誤差可忽略不計。若標準互感器比被測互感器只高一個等級，此時試驗結果誤差應考慮加上標準互感器誤差。

被測互感器與標準互感器的二次電流差一般采用互感器校驗儀進行量。直接從互感器校驗儀上讀出比值差fx(%)，相位差δx(’)。由于互感器校驗儀測的是被測互感器與標準互感器電流差與二次電流的比值，所以對互感器校驗儀的要求不高。要能校驗什么等級的互感器，基本由標準互感器決定。

標準互感器是互感器校驗系統的關鍵核心。對被測互感器進行校驗，除了標準互感器、互感器校驗儀還要有給互感器提供一次電流的升流器，可以調節升流器電流的調壓器，及負載。

折疊編輯本段運行特性

在電工手冊及各類教材中，對電流互感器二次開路運行的結論是：“電流互感器二次開路產生幾百伏、lkV～10kV的危及人身安全的高壓；鐵芯嚴重發熱，燒壞電流互感器。”這也是電力界公認的法規。

我們科技服務小組在檢修學校配電盤的一只無示數電流表時發現，與其相串聯電流互感器二次開路運行，實測電壓為2.6V，恢復其原閉路接法，同時在主回路串入型號、變化相同的電流互感器，二次開路長期運行，并不發熱。這說明：目前實際應用的電流互感器運行特性與一百多年來傳統的結論相比，有著不容忽視的重大差別。

為了分析電流互感器運行參數，在電業公司和校黨總支部大力支持下，我們將收集到的0．5kV和10kV兩個耐壓等級，變電站用的LQJ，LFC，LFCD，母線穿心式lMK，LMKl，LMZ，LMZ1，LMZJ1和在平度已被淘汰的LQG等9個系列，北京、天津、上誨、沈陽、合肥等20個廠家生產的變化30／5～2000／5的56種電流互感器及其350個變種，在變流實驗臺上經過長達兩年半的實驗，記錄了十幾萬個運行數據，歸納總結出了如下結論。

一、電流互感器二次開路電壓特性

對每一種電流互感器，二次開路電壓隨著一次電流的變化，都有嚴格的對應關系，僅以一次額定電流時的二次開路電壓值說明。對母線穿心式150／5的電流互感器，當穿心電流為額定值時，不同品種的電流互感器二次開路電壓為2．6～2；4V。80條二次開路電壓特性曲線的規律是：一次穿心電流從0A增至150A時，二次開路電壓開始上升幅度很大，30A以后增加甚小(即使從150A增至800A，二次開路電壓平均只上升0．2V)。

母線穿心式200／5的電流互感器，二次開路電壓是3．9～6．5V；母線穿心式 300／5—2000／5的電流互感器，二次開路電壓為6．5～37．2V。

LQG系列從30／5—600／5的電流互感器，二次開路電壓是12．8～21．4V。

變電站用的LQJ，LFC，LFCD系列50／5～300／5的電流互感器，二次開路電壓是18～121．3V。

在第二次伏安特實驗臺上，利用調壓器、電流表、導線將所有的電流互感器二次線圈分別接人調壓器的輸出端，當二次輸入5A電流時，測得二次電壓和一次加額定電流時測得的二次開路電壓都有嚴格的對應關系。若用公式計算，二次開路電壓等于二次閉路轉為開路一次電壓的增量乘以變化。從正反兩方面實驗和法拉第電磁感應定律推導結論證明了二次開路電壓測試值的真實性。

綜上所述，100多年來的傳統結論與科技進步、材料更新、結構變化、工藝革新的現代新型電流互感器的實際二次開路電壓相比存在著巨大差別，所以傳統結論應當修正。

二、電流互盛器二次開路時發熱情況分析

對母線穿心式電流互感器，根據焦耳—楞次定律Q=I2Rt，二次開路時由 I2=0，Q2=0，所以二次線圈不會發熱。但是，當二次線圈由閉路轉為開路時，母線上功耗增大。對母線穿心式150／5的電流互感器一次電流為額定值時，經過計算其功耗增量最小為9W，最大為17W。由于母線粗長，散熱忍受力好，不會發熱。

所有母線穿心式電流互感器在變流實驗臺上斷續運行長達2年半之久，從未發現燒壞一例，充分體現了目前實用新型電流互感器發熱特性與傳統結論截然不同。

已被平度淘汰的LQG系列電流互感器在交流實驗臺上進行證明，當一次線圈電流為額定值時，二次線圈開路，保持一次電流仍為額定電流，雖然二次線圈不會發熱，但一次線圈功耗量增大。例如44號30／5的電流互感器，其一次壓降增量為2．5V，功耗增大75W，一次線圈略微發熱。對該系列電流互感器的大量實際觀察情況表明，如果過流，一次線圈功耗更大，確實發熱，當電流超過額定值50％后，一次線圈燙手，由于熱傳遞，鐵芯和二次線圈也相繼發熱，長時間運行，聞到有焦糊味。若絕緣燒焦，就會產生一次電壓加入二次線圈的惡性結果，體現了此系列互感器的發熱情況仍符合100多年前的傳統結論，但此電壓系供電電壓，根本不是感應的二次開路電壓。

三、電流互感器二次開路電壓波形分析

當一次電流為0A時，二次輸出電壓波形為一條水平線。隨著一次電流的增大，56種電流互感器波形變化十分復雜，又各具有其自身特色。如6號互感器，一次電流為3A，二次電壓波形為正弦波，一次電流從4A增至150A波形畸變，隨著一次電流增大，波形畸變加劇，其變化特別是有效寬度變窄，峰—峰值上升，占空因數下降，但每半周包圍的面積增加甚微。

每半周包圍面積增加很小說明鐵芯已趨于磁飽和，反映了二次開路電壓隨著一次電流增大，只能微弱上升，而峰—峰值增大反映了整流濾波電壓有較大的上升幅度，為自動化控制提供了較寬的控制區間。

四、比差特性分析

目前，我國計量電流時，要求用1．5mm2的銅線將電流互感器二次線圈和電度表電流線圈短接，這是降低精度產生正比差的應用方法。以母線穿心式150／5的電流互感器為例，我們分別以1．5mm2長4m的銅線，將其二次線圈分別與150／5A的電流表和電度表的電流線圈串聯時，當一次穿心電流為150A時，所有電流互感器都能使電流表碰針，若一次電流降至135A，電流表示數為140～150A。

在變流實驗臺上測得8000個數據表明，當一次電流超過額定值10％，隨著一次電流增大，正比差越來越明顯，而一次電流為15A以下時，電流互感器二次測中的電流表示數有負比差。

按照國家標準規定，總負荷電流應該等于電流互感器額定電流的75％～ 100％，電流互感器精度為1～3級時，二次回路所取負載應為其銘牌負荷值的 50％～100％，對精度為0．1—1級的電流互感器，應取銘牌負荷的25％一100％，對當?shù)赜昧空冀^對優勢的負荷為0．2fl的電流互感器，當一次電流達到額定值時，依據規定二次閉路電壓必定為1V、0．5V和0．25V。我國國家標準還規定：若低于上述限量的下限值，測量精度降低，造成正誤差。但是我們測量過許多用戶的配電盤，當用于電流表示數的電流互感器，使電流表顯示接近額定值時，而計費用的電流互感器，二次測用規定導線直接接人三相電度表的電流線圈，以指針式萬用表交流電壓10V檔測二次閉路電壓為0V。運行數據表明，實例都違背了國家規定的二次負載標準，這是變配電中普遍存在的一個技術問題。

五、消除誤差的方法

兩年內我們探索了導線、分?jǐn)?shù)匝、電容、電感、電阻絲等對正比差補償方法。

1995年底，我們終于找到了可使電流互感器正、負比差都明顯減小的技術方案。例如23號200／5的電流互感器，當母線穿心一匝，一次電流為180A時，二次顯示194A，正比差為14A，一次電流為5A，二次示數為0A，負比差為5A。利用這種技術方案，可以使該電流互感器一次電流從0A到額定電流的整個區間，正比差為0A，負比差最大值為lA，從而發現了降低電流互感器比差的技術方案。

六、電流互感器的負載特性

當二次測所接負載阻抗遠大于銘牌上標定的阻抗時，電流互感器是一恒壓源。例如9號150／5互感器，銘牌上標定的阻抗為0．2Ω。當一次電流為150A，二次開路時，用MFl73型萬用表交流10V檔，精度為9kΩ／V，相當于在二次回路上串聯 90kΩ的電阻，測得其電壓為2．6V；當二次測并接15Ω300磁場變阻器，分別取阻值15Ω、7．5Ω、3．75Ω時，二次電壓仍為2．6V；當取1．875Ω時二次電壓才降為 2．55V，有力地證明了上述結論。

當外阻遠小于標定阻抗時，電流互感器接近一恒流源。例如9號150／5互感器，將一次電流調至135A，分別和1．5mm／X 30cm的鋁線、1．5mm2X4m的銅線串接150／5A電流表，利用1．5mm2X 30cm的鋁線、1．5mm2X 4m的銅線串接 150／5A電流表和5A電度表電流線圈，電流表示數都是150A。上述實驗表明，外阻遠小于標定阻抗時，電流互感器是一恒流源，并且都有相同的正比差。

七、典型母線穿心式電流互感器二次開路的具體應用

由于母線穿心式400／5以下各種電流互感器二次開路電壓很低，內阻抗小，過度時又不發熱，具有恒壓源和恒流源特性，可以穩定、可靠地用作自動控制功率型信號源。利用二次開路電壓值對高輸入阻抗的復合管、單晶管、VMOS功率場效應管、單向晶闡管、運算放大器、比較放大器、時基電路、靈敏繼電器等直接實施控制，以突破傳統結論的禁區二次開路運用方式，形成機電一體化和繼電保護的產品。此法被人們確認后，形成機電一體化和繼電保護的產品。此法被人們確認后，必然廣泛應用于自動化控制設計，將產生不可估量的、走出傳統結構誤區的社會效益。

八、電流互感器運行的特定條件和內阻抗分析

實際應用的電流互感器的一次最大電流等于滿負荷電流，同時受到電力變壓器允許的最大電流、保險絲熔斷電流、閘刀跳閘電流、自動空氣開關限制的電流、過流保護器設定的保護電流和導線允許的安全電流的嚴格控制。眾所周知，電流互感器二次電流額定值為5A，如果脫離上述條件，試圖以二次感應電壓公式E=L× di／dt設想無窮大電流結合變化關系或以設想二次無窮大電流來求二次開路電壓，以維護傳統的二次開路電壓結論是不現實的。

在變流實驗臺上對每種電流互感器，一次測注入額定電流的0．1，0．2，…，1倍的電流。二次以開路和閉路兩種方式運行，測得一次電壓和一次電流，可以求出一次測在二次開、閉路情況下的阻抗，其數值很小。例如一次阻抗最大的44號 3015LQG系列電流互感器，當一次測加30A電流，二次開路，一次電壓為3V，則一次阻抗為0．1Ω。在二次閉路條件下，一次電壓為0．5V，一次阻抗為O．017Ω,。其余電流互感器隨變化的增大。一次阻抗變得很小，其中以母線穿心式的電流互感器最小。同理利用二次伏安特性，可以直接求出除母線穿心式電流互感器以外的其他各類電流互感器在一次開路或閉路情況下的二次阻抗。

對母線穿心式電流互感器一次開路情況下，二次阻抗可以直接利用二次伏安法求出。一次閉路情況下的二次阻抗必須加穿心短路環，所用短路環是多股細銅線組成的150mm2以上的單匝或多匝短路環，在滿足二次輸入安匝近似等于—?次安匝情況下，可求出母線穿心式電流互感器一次閉路情況下的二次阻抗。例如5號電流互感器，二次注入1～5A電流，一次加150mm2短路環后，其二次阻抗都是0．19Ω，近似等于銘牌標定的負荷0．2Ω或5VA。

點評

作者在對電流互感器進行檢修時發現，即使互感器的二次線圈開路運行，也不會造成設備損害。這一現象與傳統的電工手冊及各類教材所提出的電流互感器二次開路產生幾百伏以上、危及人身安全的高壓，鐵芯嚴重發熱，燒壞電流互感器并不一致。為了解決這一問題，弄清電流互感器的運行參數，作者進行了一系列的實驗，在進行了大量調查實驗基礎上，得出了令人信服的結論。

作者發現，目前生產和應用的電流互感器的發熱特性與傳統結論截然不同：其二次開路狀態工作時，一般不會過熱；只有極少數型號功耗增大，發熱嚴重，但在正常工作電流下，也不會燒壞設備。至于二次開路電壓，則始終在低壓范圍內波動。作者在對數十種型號的電流互感器進行實驗測定的基礎上，得出結論，二次開路時具有恒壓源和恒流源兩種電路的特性，可以穩定、可靠地用作自動控制功率型信號源。這種突破傳統的電路運用方式，可廣泛應用于自動化控制設計，產生良好的經濟效益和社會效益。

從實際出發，不迷信傳統觀念，利用科學手段突破舊有框框，大膽創新，才能在科技事業中取得成績。[2]

折疊編輯本段其他資料

折疊互感器原理

在供電用電的線路中電流電壓大大小小相差懸殊從幾安到幾萬安都有。為便于二次儀表測量需要轉換為比較統一的電流，另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。

較早前，顯示儀表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5A等）?，F(xiàn)在的電量測量大多數字化，而計算機的采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

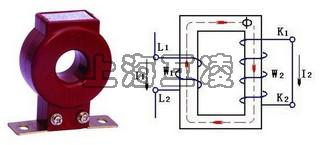

微型電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而微型電流互感器變換的是電流罷了。如圖繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接測量?jī)x表，稱為二次繞組（或副邊繞組、次級繞組）。

微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。微型電流互感器在額定工作電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

微型電流互感器大致可分為兩類，測量用電流互感器和保護用電流互感器。

折疊接線方式

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相，三相星形和不完全星形（圖4a、b、c）。

電流互感器接線方式

額定變比和誤差　互感器的額定變比KN指電壓互感器的額定電壓比和電流互感器的額定電流比。前者定義為原邊繞組額定電壓U1N與副邊繞組額定電壓 U2N之比；后者則為額定電流I1N與I2N之比。即

KN=U1N/U2N

（對電壓互感器）

KN=I1N/I2N

（對電流互感器）

電壓（或電流）互感器原邊電壓（或電流）在一定范圍內變動時，一般規定為0.85～1.15U1N（或10～120%I1N），副邊電壓（或電流）應按比例變化，而且原、副邊電壓（或電流）應該同相位。但由于互感器存在內阻抗、勵磁電流和損耗等因素而使比值及相位出現誤差，分別稱為比差和角差。

比差為經折算后的二次電壓（或二次電流）與一次電壓（或一次電流）量值大小之差對后者之比，即fU 為電壓互感器的比差，fI 為電流互感器的比差。當KNU2>U1（或KNI2>I1）時，比差為正，反之為負。

對沒有采取補償措施的電壓互感器，比差為負，角差一般為正值，比差的絕對值和角差均隨電壓的增大而減小；鐵心飽和時，比差與角差均隨電壓的增大而增大。

對于沒有采取補償措施的電流互感器，比差為負值，角差為正值，比差的絕對值和角差均隨電流增大而減小。

采用補償?shù)霓k法可以減小互感器的誤差。一般通過在互感器上加繞附加繞組或增添附加鐵心，以及接入相應的電阻、電感、電容元件來補償。常用的補償法有匝數補償、分?jǐn)?shù)匝補償、小鐵心補償、并聯電容補償?shù)取?/div>

折疊電流互感器型號及參數

一、電流互感器型號：

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四數字：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

二、主要技術要求

⒉1 額定容量：額定二次電流通過二次額定負荷時所消耗的視在功率。額定容量可以用視在功率V.A表示，也可以用二次額定負荷阻抗Ω表示。

⒉2 一次額定電流：允許通過電流互感器一次繞組的用電負荷電流。用于電力系統的電流互感器一次額定電流為5～25000A，用于試驗設備的精密電流互感器為 0.1～50000A。電流互感器可在一次額定電流下長期運行，負荷電流超過額定電流值時叫做過負荷，電流互感器長期過負荷運行，會燒壞繞組或減少使用壽命。

⒉3 二次額定電流：允許通過電流互感器二次繞組的一次感應電流。

⒉4 額定電流比（變比）：一次額定電流與二次額定電流之比。

⒉5 額定電壓：一次繞組長期對地能夠承受的最大電壓（有效值以kV為單位），應不低于所接線路的額定相電壓。電流互感器的額定電壓分為0.5，3，6，10，35，110，220，330，500kV等幾種電壓等級。

⒉6 10%倍數：在指定的二次負荷和任意功率因數下，電流互感器的電流誤差為－10%時，一次電流對其額定值的倍數。10%倍數是與繼電保護有關的技術指標。2.7 準確度等級：表示互感器本身誤差（比差和角差）的等級。目前電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級；用于設備、線路的繼電保護一般不低于1級；用于電能計量時，視被測負荷容量或用電量多少依據規程要求來選擇（見第一講）。

⒉8 比差：互感器的誤差包括比差和角差兩部分。比值誤差簡稱比差，一般用符號f表示，它等于實際的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分?jǐn)?shù)表示。

⒉9 角差：相角誤差簡稱角差，一般用符號δ表示，它是旋轉180°后的二次電流向量與一次電流向量之間的相位差。規定二次電流向量超前于一次電流向量δ為正值，反之為負值，用分（’）為計算單位。

⒉10 熱穩定及動穩定倍數：電力系統故障時，電流互感器受到由于短路電流引起的巨大電流的熱效應和電動力作用，電流互感器應該有能夠承受而不致受到破壞的能力，這種承受的能力用熱穩定和動穩定倍數表示。熱穩定倍數是指熱穩定電流1s內不致使電流互感器的發熱超過允許限度的電流與電流互感器的額定電流之比。動穩定倍數是電流互感器所能承受的最大電流瞬時值與其額定電流之比[3]

折疊產品選用指南

折疊工作原理

電流互感器起到變流和電氣隔離作用。便于二次儀表測量需要轉換為比較統一的電流，避免直接測量

線路的危險。電流互感器是升壓（降流）變壓器，它是電力系統中測量?jī)x表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等。

折疊名詞解釋

額定工作電壓，互感器允許長期運行的最高相同電壓有效值。

額定一次電流，作為互感器性能基準的一次電流值。

額定二次電流，作為互感器性能基準的二次電流值，通常為5A或1A。

額定電流比，額定一次電流與額定二次電流之比。

折疊選用要點

⑴額定電流（一次側）應為線路正常運行時負載電流的1.0～1.3倍。

⑵額定電壓。應為0.5kV或0.66kV。

⑶注意精度等級。若用于測量，應選用精度等級0.5或0.2級；若負載電流變化較大，或正常運行時負載電流低于電流互感器一次側額定電流30%，應選用0.5級。

⑷根據需要確定變比與匝數。

⑸型號規格選擇。根據供電線路一次負荷電流確定變比后，再根據實際安裝情況確定型號。

⑹額定容量的選擇。電流互感器二次額定容量要大于實際二次負載，實際二次負載應為25～100%二次額定容量。容量決定二次側負載阻抗，負載阻抗又影響測量或控制精度。負載阻抗主要受測量?jī)x表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響。

折疊相關介紹

折疊施工、安裝要點

⒈二次繞組必須可靠接地，以防止由于絕緣損壞后，一次側高電壓傳入危及人身安全。

⒉二次測絕對不容許開路。開路時互感器成了空載狀態，磁通高出額定時許多（1.4-1.8T），除了產生大量鐵耗損壞互感器外，還在副邊繞組感應出危險的高壓，危及人身安全。

電流互感器銘牌標志

電流互感器型號由以下幾部分組成，各部分字母、符號表示內容：

第一個字母：L——電流互感器。

第二個字母：F——風壓式； M——母線式（穿芯式）。

第三個字母：C——瓷絕緣式； Z——澆注式。

第四個字母：B——保護； D——差動。

第五個字母：數字——電壓等級（kV）。

例如 LMZ—0.66表示用環氧樹脂澆注的穿芯式電流互感器 0.66kV。

額定工作電壓，互感器允許長期運行的最高相同電壓有效值。

額定一次電流，作為互感器性能基準的一次電流值。

額定二次電流，作為互感器性能基準的二次電流值，通常為5A或1A。

額定電流比，額定一次電流與額定二次電流之比。

額定負荷，確定互感器準確級所依據的負荷值。電流互感器二次K1.K2端子以外的回路阻抗都是電流互感器的負荷。通常以視在功率伏安或以阻抗歐姆表示。

額定功率因數，二次額定負荷阻抗的有功部分與額定阻抗之比。

準確度等級，在規定使用條件下，互感器的誤差在該等級規定的限值之內電力工程中計量常用的等級有0.2.0.5.0.2S、0.5S等。

注意事項：

副邊繞組必須可靠接地，以防止由于絕緣損壞后，原邊高電壓傳入危及人身安全。

副邊絕對不容許開路。開路時互感器成了空載狀態，磁通高出額定時許多（1.4-1.8T），除了產生大量鐵耗損壞互感器外，還在副邊繞組感應出危險的高壓，危及人身安全。

折疊使用注意事項

電流互感器 - 使用注意事項電流互感器運行時，副邊不允許開路。因?yàn)橐坏╅_路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

電流互感器運行時，副邊不允許開路。原因如下：

⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1

⒉電流互感器二次測量?jī)x表電流磁勢I2N2在鐵芯產生磁通Φ2

⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2

⒋因?yàn)?Phi;1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電

⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全

⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施

因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

[4]

折疊編輯本段發展方向

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。

國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

該互感器的主要特點如下：

1、采用前端數字化技術，光纖傳輸，電磁兼容性好。

2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。

3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

參考資料：

1．電流互感器的校驗方法

2．電流互感器運行特性分析 . 電工論壇 . [2014-4-7]

3．電流互感器分類

4．閉口式電流互感器

5．電流互感器的分類 . 電工論壇 . [2014-5-10]

詞條標簽：科學 電器電力開路互感器

電流互感器2

電流互感器編輯

電流互感器原理是依據變壓器原理制成的。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量，二次側不可開路。

中文名電流互感器外文名 Current transformer 別稱 CT 應用學科物理學 適用領域范圍電學 符號 TA

1 基本概念

2 工作原理

3 參數說明

4 類型區分

? 按用途分類

? 按絕緣介質分類

? 按安裝方式分類

? 按原理分類

5 選擇應用

6 使用介紹

? 使用原則

? 接線方式

? 校驗方法

? 注意事項

7 常見故障

基本概念編輯

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

工作原理編輯

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量?jī)x表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

參數說明編輯

一、電流互感器型號：

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

二、主要技術要求

2.1 額定容量：額定二次電流通過二次額定負荷時所消耗的視在功率。額定容量可以用視在功率V.A表示，也可以用二次額定負荷阻抗Ω表示。

2.2 一次額定電流：允許通過電流互感器一次繞組的用電負荷電流。用于電力系統的電流互感器一次額定電流為5～25000A，用于試驗設備的精密電流互感器為 0.1～50000A。電流互感器可在一次額定電流下長期運行，負荷電流超過額定電流值時叫做過負荷，電流互感器長期過負荷運行，會燒壞繞組或減少使用壽命。

2.3 二次額定電流：允許通過電流互感器二次繞組的一次感應電流。

2.4 額定電流比（變比）：一次額定電流與二次額定電流之比。

2.5 額定電壓：一次繞組長期對地能夠承受的最大電壓（有效值以kV為單位），應不低于所接線路的額定相電壓。電流互感器的額定電壓分為0.5，3，6，10，35，110，220，330，500kV等幾種電壓等級。

2.6 10%倍數：在指定的二次負荷和任意功率因數下，電流互感器的電流誤差為－10%時，一次電流對其額定值的倍數。10%倍數是與繼電保護有關的技術指標。

2.7 準確度等級：表示互感器本身誤差（比差和角差）的等級。電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級；用于設備、線路的繼電保護一般不低于1級；用于電能計量時，視被測負荷容量或用電量多少依據規程要求來選擇（見第一講）。

2.8 比差：互感器的誤差包括比差和角差兩部分。比值誤差簡稱比差，一般用符號f表示，它等于實際的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分?jǐn)?shù)表示。

2.9 角差：相角誤差簡稱角差，一般用符號δ表示，它是旋轉180°后的二次電流向量與一次電流向量之間的相位差。規定二次電流向量超前于一次電流向量δ為正值，反之為負值，用分（’）為計算單位。

2.10 熱穩定及動穩定倍數：電力系統故障時，電流互感器受到由于短路電流引起的巨大電流的熱效應和電動力作用，電流互感器應該有能夠承受而不致受到破壞的能力，這種承受的能力用熱穩定和動穩定倍數表示。熱穩定倍數是指熱穩定電流1s內不致使電流互感器的發熱超過允許限度的電流與電流互感器的額定電流之比。動穩定倍數是電流互感器所能承受的最大電流瞬時值與其額定電流之比。

類型區分編輯

按用途分類

按照用途不同，電流互感器大致可分為兩類：

測量用電流互感器（或電流互感器的測量繞組）：在正常工作電流范圍內，向測量、計量等裝置提供電網的電流信息。

保護用電流互感器（或電流互感器的保護繞組）：在電網故障狀態下，向繼電保護等裝置提供電網故障電流信息。

測量用電流互感器

電流互感器

電流互感器的運行情況相當于2次側短路的變壓器，忽略勵磁電流，安匝數相等I1N1=I2N2

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比I1/I2=N2/N1=k。

勵磁電流是誤差的主要根源。

測量用電流互感器的精度等級0.2/0.5/1/3,1表示變比誤差不超過±1%，另外還有0.2S和0.5S級。

保護用電流互感器

保護用電流互感器分為：1.過負荷保護電流互感器，2.差動保護電流互感器，3.接地保護電流互感器（零序電流互感器）

保護用電流互感器主要與繼電裝置配合，在線路發生短路過載等故障時，向繼電裝置提供信號切斷故障電

路，以保護供電系統的安全。保護用電流互感器的工作條件與測量用電流

保護用電流互感器

互感器完全不同，保護用互感器只是在比正常電流大幾倍幾十倍的電流時才開始有效的工作。保護用互感器主要要求：1.絕緣可靠，2.足夠大的準確限值系數，3.足夠的熱穩定性和動穩定性。

保護用電流互感器的精度等級5P/10P ，10P標示復合誤差不超過10%。

按絕緣介質分類

干式電流互感器。由普通絕緣材料經浸漆處理作為絕緣。

澆注式電流互感器。用環氧樹脂或其他樹脂混合材料澆注成型的電流互感器。

油浸式電流互感器。由絕緣紙和絕緣油作為絕緣，一般為戶外型。

氣體絕緣電流互感器。主絕緣由氣體構成。

按安裝方式分類

貫穿式電流互感器。用來穿過屏板或墻壁的電流互感器。

支柱式電流互感器。安裝在平面或支柱上，兼做一次電路導體支柱用的電流互感器。

套管式電流互感器。沒有一次導體和一次絕緣，直接套裝在絕緣的套管上的一種電流互感器。

母線式電流互感器。沒有一次導體但有一次絕緣，直接套裝在母線上使用的一種電流互感器。

按原理分類

電磁式電流互感器。根據電磁感應原理實現電流變換的電流互感器。

電子式電流互感器。

使用發展方向

SP系列電子式電流互感器

SP系列電子式電流互感器 (4張)

該互感器的主要特點如下：

1、采用前端數字化技術，光纖傳輸，電磁兼容性好。

2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。

3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

選擇應用編輯

額定電壓

電流互感器額定電壓應大于裝設點線路額定電壓。

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

準確級

應根據測量準確度要求選擇電流互感器的準確級并進行校驗。下表為不同準確級電流互感器的誤差限值：

電流互感器準確級和誤差限值

準確級選擇的原則：計費計量用的電流互感器其準確級不低于0．5級；用于監視各進出線回路中負荷電流大小的電流表應選用1．0—3．0級電流互感器。為了保證準確度誤差不超過規定值，一般還校驗電流互感器二次負荷（伏安），互感器二次負荷S2不大于額定負荷S2n，所選準確度才能得到保證。準確度校驗公式：S2≤S2n。

二次回路的負荷l：取決于二次回路的阻抗Z2的值，則：

S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+ RWl+RXC）

或S2V1≈∑Si+I2n2（RWl+RXC）

計算公式化為：RWL=LC/（r×S）。

則：

L1互感器為星形接

LC=L1兩相V形接線

2L1一相式接線

繼電保護用的電流互感器的準確度常用的有5P和l0P。保護級的準確度是以額定準確限值一次電流下的

電流互感器

電流互感器ε%誤差曲線校驗步驟：

⑴按照保護裝置類型計算流過電流互感器的一次電流倍數

⑵根據電流互感器的型號、變比和一次電流倍數，在10%誤差曲線上確定電流互感器的允許二次負荷

⑶按照對電流互感器二次負荷最嚴重的短路類型，計算電流互感器的實際二次負荷

⑷比較實際二次負荷與允許二次負荷。如實際二次負荷小于允許二次負荷，表示電流互感器的誤差不超過10%誤差：

1）增大連接導線截面或縮短連接導線長度，以減小實際二次負荷

2）選擇比較大的電流互感器，減小一次電流倍數，增大允許二次負荷

3）將電流互感器的二次繞組串聯起來，使允許二次負荷增大一倍。

動、熱穩定度

需校驗電流互感器的動穩定度和熱穩定度，廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。

1）動穩定度校驗Kes×I1N≥iSh

2）熱穩定度校驗（KtI1n)2t≥I⑶∞tima

式中，t為熱穩定電流時間。

額定容量

電流互感器二次額定容量要大于實際二次負載，實際二次負載應為25～100%二次額定容量。容量決定二次側負載阻抗，負載阻抗又影響測量或控制精度。負載阻抗主要受測量?jī)x表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響。

使用介紹編輯

使用原則

1）電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載

電流互感器

串聯

2）按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故

3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側與測量?jī)x表和繼電器等電流線圈串聯使用，測量?jī)x表和繼電器等電流線圈阻抗很小，二次側近似于短路。CT二次電流的大小由一次電流決定，二次電流產生的磁勢，是平衡一次電流的磁勢的。若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。

另外，二次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止二次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停電處理。一切處理好后方可再用。

4）為了滿足測量?jī)x表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。

6）為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側

接線方式

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種，分別如圖4a、圖4b和圖4c。

電流互感器接線方式

額定變比和誤差：電流互感器的額定變比KN指電流互感器的額定電流比。即：KN=I1N/I2N

電流互感器原邊電流在一定范圍內變動時，一般規定為10～120%I1N，副邊電流應按比例變化，而且原、副邊電壓（或電流）應該同相位。但由于互感器存在內阻抗、勵磁電流和損耗等因素而使比值及相位出現誤差，分別稱為比差和角差。

比差為經折算后的二次電流與一次電流量值大小之差對后者之比，即fI 為電流互感器的比差。當KNI2>I1時，比差為正，反之為負。

對于沒有采取補償措施的電流互感器，比差為負值，角差為正值，比差的絕對值和角差均隨電流增大而減小。

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性和退磁等試驗。

極性檢查

電流互感器一次繞組標志為P1、P2，二次繞組標志為S1、S2。若P1、S1是同名端，則這種標志叫減極性。一次電流從P1進，二次電流從S1出。極性檢查很簡單，除了可以在互感器校驗儀上進行檢查外，還可以使用直流檢查法。

退磁檢查

電流互感器在電流突然下降的情況下，互感器鐵芯可能產生剩磁。如電流互感器在大電流情況下突然切斷電源、二次繞組突然開路等?；ジ衅麒F芯有剩磁，使鐵芯磁導率下降，影響互感器性能。長期使用后的互感器都應該退磁。互感器檢驗前也要退磁。退磁就是通過一次或二次繞組以交變的勵磁電流，給鐵芯以交變的磁場。從0開始逐漸加大交變的磁場(勵磁電流)使鐵芯達到飽和狀態，然后再慢慢減小勵磁電流到零，以消除剩磁。

對于電流互感器退磁，一次繞組開路，二次繞組通以工頻電流，從零開始逐漸增加到一定的電流值(該電流值與互感器的設計測量上限有關，一般為額定電流的20-50%左右。可以

電流互感器

這樣判斷，如果電流突然急劇變大，此時表示鐵芯以進入磁飽和階段)。然后再將電流緩慢降為零，如此重復2-3次。在斷開電源前，應將一次繞組短接，才斷開電源。鐵芯退磁完成。此方法稱開路退磁法。對于有些電流互感器，由于二次繞組的匝數都比較多。若采用開路退磁法，開路的繞組可能產生高電壓。因此可以在二次繞組接上較大的電阻(額定阻抗的10-20倍)。一次繞組通以電流，從零漸變到互感器一次繞組的允許的最大電流，再漸變到零，如此重復2-3次。由于接有負載鐵芯可能不能完全退磁。由于一次繞組的最大電流有限制，過大的話可能燒壞一次繞組。如果接有負載的二次繞組產生電壓不是過高的話，可以加大二次繞組的負載電阻。這樣可以提高退磁效果。

準確度檢查

注意事項

電流互感器運行時，副邊不允許開路。原因如下：

⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1

⒉電流互感器二次測量?jī)x表電流磁勢I2N2在鐵芯產生磁通Φ2

⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2

⒋因?yàn)?Phi;1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電

⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。

常見故障編輯

電流互感器的常見故障往往與制造缺陷有關，具體如下：

1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。

2)電容屏尺寸與排列不符合設計要求，

電流互感器故障原因統計

甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。

上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。

3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。

5) -次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。[2]

詞條圖冊 更多圖冊

詞條圖片

詞條圖片(10)

SP系列電子式電...

SP系列電子式電...(4)

水力發電

? 水能利用 ? 水能資源 ? 河流水能資源 ? 海洋能資源

? 再生能源 ? 可開發水能資源 ? 技術可開發的水能資源 ? 經濟可開發的水能資源

? 水能經濟 ? 水電站經濟分析 ? 水力發電站 ? 梯級水電開發

? 跨流域水電開發 ? 水電工程規劃 ? 日調節 ? 周調節

? 季調節 ? 年調節 ? 多年調節 ? 等流量徑流調節

? 變流量徑流調節 ? 變出力徑流調節 ? 補償調節 ? 梯級水電站補償調節

? 跨流域電力補償徑流調節 ? 反調節 ? 水量利用系數 ? 水電站尾水位

? 初期發電水位 ? 設計保證率 ? 設計枯水年 ? 特征水頭

? 最大水頭 ? 最小水頭 ? 平均水頭 ? 設計水頭

? 額定水頭 ? 多年平均年發電量 ? 保證出力 ? 預想出力

其他科技名詞

電測量?jī)x器儀表

? 電工測量?jī)x器儀表 ? 電子測量[儀器]儀表 ? 示波器 ? 示[錄]波器 ? [電量輸出]測量變換器

? 單量限[測量]儀表 ? 多量限[測量]儀表 ? 多標度[測量] ? 單功能[測量]儀表 ? 多功能[測量]儀表

? 萬用電表 ? 微差[測量]儀表 ? 總和儀表 ? 比率表 ? 商值表

? XY記錄儀 ? 電流表 ? 檢流計 ? 電壓表 ? 靜電計

? 峰值電壓表 ? [有功]功率表 ? 無功功率表 ? 視在功率表 ? 電阻表

? 接地電阻表 ? 高阻表 ? 電容表 ? 電感表 ? 頻率表

? 相位表 ? 功率因數表 ? 庫侖表 ? 安時計 ? [有功]電能表

其他科技名詞

變電

? 變電站 ? 樞紐變電站 ? 區域變電站 ? 地區變電站

? 終端變電站 ? 用戶變電站 ? 地下變電站 ? 有人值班變電站

? 無人值班變電站 ? 遙控變電站 ? 主控變電站 ? 子變電站

? 牽引變電站 ? 敞開式變電站 ? 氣體絕緣金屬封閉變電站 ? 戶內變電站

? 戶外變電站 ? 升壓變電站 ? 降壓變電站 ? 開關站

? 變電站總布置 ? 聯相布置 ? 分相布置 ? 混相布置

? 高型布置 ? 半高型布置 ? 中型布置 ? 變電站構架

? 單母線接線 ? 單母線分段接線 ? 單母線分段帶旁路接線 ? 雙母線接線

? 雙母線分段接線 ? 雙母線帶旁路接線 ? 雙母線分段帶旁路接線 ? 橋形接線

? 一個半斷路器接線 ? 雙斷路器接線 ? 三分之四斷路器接線 ? 環形母線變電站

? 多角形母線變電站 ? 三母線變電站 ? 母線 ? 母線排

? 工作母線 ? 備用母線 ? 旁路母線 ? 有載分段母線

? 無載分段母線 ? 母線段

其他科技名詞

參考資料

1. 電流互感器的校驗方法．電氣自動化技術網．2011-05-04[引用日期2012-09-25]

2. 詳解：電壓互感器與電流互感器內部常見故障．大比特商務網[引用日期2013-07-17]

詞條標簽：科技，電器我們公司有配電箱、動力箱、電表箱、低壓配電柜、控制機柜、斷路器、互感器、變壓器、電抗器、電機保護器、開關、無功補償裝置、開關電源、避雷器、浪涌保護器、雙電源切換裝置、微機保護裝置、變頻器、軟啟動器、馬達保護器、開關狀態測控裝置、消諧控制裝置、小電流接地選線裝置、記錄儀、電量變送器、壓力變送器、電子式電能表、柜內空氣調節器、電能質量監測裝置、數顯儀表、多功能電力儀表成套電器高壓控制系統,低壓控制柜,微機保護裝置,電動機保護器,開關狀態顯示器,過壓保護器,單相交流電流表，直流電流表，三相交流電流表，三相交流電壓表，單相交流電壓表，直流電壓表，三相交流電壓表，三相交流電壓表，單相交流有功功率表，單相交流無功功率表，單相直流無功功率表，單相直流有功功率表，三相三線有功功率表，三相三線無功功率表，三相四線無功功率表，三相四線有功功率表，三相有功電度表，三相無功電度表，多功能網絡電力儀表，計量?jī)x表，單(三)相工頻頻率表，單(三)相功率因數表，可編程數顯電量?jī)x表，單相交流有功功率變送器，單相交流有功功率器，三相交流電流變送器，三相交流電壓變送器，三相三線有功功率變送器，三相三線無功功率變送器，三相四線無功功率變送器，三相四線有功功率變送器，直流電壓放大器，毫安毫伏表，毫安毫伏變送器，光電隔離電壓電流變送器，電磁隔離電壓電流變送器，無源電流變送器，二入二出隔離配電器，配電模塊，一入一出信號隔離器，數顯溫度表，智能型壓力、差壓、絕壓、高靜壓、法蘭、遠傳變送器，智能溫度變送器，一體化溫度變送模塊，智能工業參數調節儀，智能溫度記錄儀，智能數顯溫控表，壓力表，電機轉速表，線速度表，長度計，接近開關，計數器/計米器/計時器、時間繼電器、頻率轉速線速度表，定時器，累時器，時間繼電器，開關電源，溫濕度控制儀，多路巡檢控制儀，時控開關，接近開關，光電開關，等80多產品種類供您選擇，產品銷往全國120個大中小城市。針對的群體有電力發電廠，鋼鐵廠，石化公司，冶金廠，水利，紡織，建筑，鐵路，能源，礦業，市政建設，火力發電項目、水力發電項目、風力發電項目、新能源（太陽能、垃圾、生物質能）發電項目、送電變電項目、環保項目、熱力項目、工業民用建筑工程等等主要工程。我公司是全國大型電器集團之一對外設計加工。上?；チ桦姎庥邢薰?電話02131263351 傳真 02160853307

1 FDGZEX8/11/3-1.7-1 11/3/0.1/3/0.1/3 放電線圈臺

2 FDGZEX8/11/3-2.5-1 11/3/0.1/3/0.1/3 放電線圈臺

3 FDGZEX8/11/3-3.4-1 11/3/0.1/3/0.1/3 放電線圈臺

4 FDGZEX8/11/3-1.7-1W 11/3/0.1/3/0.1/3 戶外放電線圈臺

5 FDGZEX8/11/3-2.5-1W 11/3/0.1/3/0.1/3 戶外放電線圈臺

6 FDGZEX8/11/3-3.4-1W 11/3/0.1/3/0.1/3 戶外放電線圈臺

7 FDGZEX8/11/3-1.7-1 11/3/0.1/3/0.1/3 單0.2級 放電線圈臺

8 FDGZEX8/11/3-2.5-1 11/3/0.1/3/0.1/3 單0.2級 放電線圈臺

9 FDGZEX8/11/3-3.4-1 11/3/0.1/3/0.1/3 單0.2級 放電線圈臺

10 FDGZEX8/11/3-1.7-1W 11/3/0.1/3/0.1/3 戶外單0.2級 放電線圈臺

11 FDGZEX8/11/3-2.5-1W 11/3/0.1/3/0.1/3 戶外單0.2級 放電線圈臺

12 FDGZEX8/11/3-3.4-1W 11/3/0.1/3/0.1/3 戶外單0.2級 放電線圈臺

13 FDGZEX8/11/3-1.7-1 11/3/0.1/3/0.1/3 增加繞組放電線圈臺

14 FDGZEX8/11/3-2.5-1 11/3/0.1/3/0.1/3 增加繞組放電線圈臺

15 FDGZEX8/11/3-3.4-1 11/3/0.1/3/0.1/3 增加繞組放電線圈臺

16 FDGZEX8/11/3-1.7-1W 11/3/0.1/3/0.1/3 戶外增加繞組放電線圈臺

17 FDGZEX8/11/3-2.5-1W 11/3/0.1/3/0.1/3 戶外增加繞組放電線圈臺

18 FDGZEX8/11/3-3.4-1W 11/3/0.1/3/0.1/3 戶外增加繞組放電線圈臺

1 DC-3/10 10/0.22 單相變壓器臺

2 DC-5/10 10/0.22 單相變壓器臺

3 DC-3/20 20/0.22 單相變壓器臺

4 DC-3/10 10/0.22 增加繞組單相變壓器臺

5 DC-5/10 10/0.22 增加繞組單相變壓器臺

6 DC-3/20 20/0.22 增加繞組單相變壓器臺

1 JDZ8-10C3 10/0.1 計量車專用組合式互感器臺

2 JDZ8-10C3 10/3/0.1/3/0.1/3 計量車專用組合式互感器臺

3 LZZBJ8-10C3 20/5 計量車專用組合式互感器臺

4 LZZBJ8-10C3 30/5 計量車專用組合式互感器臺

5 LZZBJ8-10C3 40/5 計量車專用組合式互感器臺

6 LZZBJ8-10C3 50/5 計量車專用組合式互感器臺

7 LZZBJ8-10C3 75/5 計量車專用組合式互感器臺

8 LZZBJ8-10C3 100/5 計量車專用組合式互感器臺

9 LZZBJ8-10C3 150/5 計量車專用組合式互感器臺

10 LZZBJ8-10C3 200/5 計量車專用組合式互感器臺

11 LZZBJ8-10C3 300/5 計量車專用組合式互感器臺

12 LZZBJ8-10C3 400/5 計量車專用組合式互感器臺

13 LZZBJ8-10C3 500/5 計量車專用組合式互感器臺

14 LZZBJ8-10C3 600/5 計量車專用組合式互感器臺

15 LZZBJ8-10C3 800/5 計量車專用組合式互感器臺

16 LZZBJ8-10C3 1000/5 計量車專用組合式互感器臺

17 LZZBJ8-10C3 1200/5 計量車專用組合式互感器臺

18 LZZBJ8-10C3 1250/5 計量車專用組合式互感器臺

19 ZJ8-10R 計量車專用組合式互感器臺

20 ZJ8-10C3 計量車專用組合式互感器臺

1 JLSZV6-12W 5/5 10/0.1 戶外組合組合式互感器臺

2 JLSZV6-12W 10/5 10/0.1 戶外組合組合式互感器臺

3 JLSZV6-12W 15/5 10/0.1 戶外組合組合式互感器臺

4 JLSZV6-12W 20/5 10/0.1 戶外組合組合式互感器臺

5 JLSZV6-12W 30/5 10/0.1 戶外組合組合式互感器臺

6 JLSZV6-12W 40/5 10/0.1 戶外組合組合式互感器臺

7 JLSZV6-12W 50/5 10/0.1 戶外組合組合式互感器臺

8 JLSZV6-12W 75/5 10/0.1 戶外組合組合式互感器臺

9 JLSZV6-12W 100/5 10/0.1 戶外組合組合式互感器臺

10 JLSZV6-12W 150/5 10/0.1 戶外組合組合式互感器臺

11 JLSZV6-12W 200/5 10/0.1 戶外組合組合式互感器臺

12 JLSZV-10W 5/5 10/0.1 戶外組合組合式互感器臺

13 JLSZV-10W 10/5 10/0.1 戶外組合組合式互感器臺

14 JLSZV-10W 15/5 10/0.1 戶外組合組合式互感器臺

15 JLSZV-10W 20/5 10/0.1 戶外組合組合式互感器臺

16 JLSZV-10W 30/5 10/0.1 戶外組合組合式互感器臺

17 JLSZV-10W 40/5 10/0.1 戶外組合組合式互感器臺

18 JLSZV-10W 50/5 10/0.1 戶外組合組合式互感器臺

19 JLSZV-10W 75/5 10/0.1 戶外組合組合式互感器臺

20 JLSZV-10W 100/5 10/0.1 戶外組合組合式互感器臺

1 JLSZV-10W 150/5 10/0.1 戶外組合組合式互感器臺

2 JLSZV-10W 200/5 10/0.1 戶外組合組合式互感器臺

3 JLSZV-10 5/5 10/0.1 組合式互感器臺

4 JLSZV-10 10/5 10/0.1 組合式互感器臺

5 JLSZV-10 15/5 10/0.1 組合式互感器臺

6 JLSZV-10 20/5 10/0.1 組合式互感器臺

7 JLSZV-10 30/5 10/0.1 組合式互感器臺

8 JLSZV-10 40/5 10/0.1 組合式互感器臺

9 JLSZV-10 50/5 10/0.1 組合式互感器臺

10 JLSZV-10 75/5 10/0.1 組合式互感器臺

11 JLSZV-10 100/5 10/0.1 組合式互感器臺

12 JLSZV-10 150/5 10/0.1 組合式互感器臺

13 JLSZV-10 200/5 10/0.1 組合式互感器臺

14 JLSZV-10 300/5 10/0.1 組合式互感器臺

15 JLSZV-10 400/5 10/0.1 組合式互感器臺

16 JLDZ-6R 10/5 10/0.1 組合式互感器臺

17 JLDZ-6R 15/5 10/0.1 組合式互感器臺

18 JLDZ-6R 20/5 10/0.1 組合式互感器臺

19 JLDZ-6R 30/5 10/0.1 組合式互感器臺

20 JLDZ-6R 40/5 10/0.1 組合式互感器臺

1 JLDZ-6R 50/5 10/0.1 組合式互感器臺

2 JLDZ-6R 75/5 10/0.1 組合式互感器臺

3 JLDZ-6R 100/5 10/0.1 組合式互感器臺

4 JLDZ-6R 150/5 10/0.1 組合式互感器臺

5 JLDZ-6R 200/5 10/0.1 組合式互感器臺

6 JLDZ-6R 300/5 10/0.1 組合式互感器臺

7 JLDZ-6R 400/5 10/0.1 組合式互感器臺

8 JLDZ-6R 500/5 10/0.1 組合式互感器臺

9 JLDZ-6R 600/5 10/0.1 組合式互感器臺

10 JLDZ-6R 800/5 10/0.1 組合式互感器臺

11 JLDZ-6R 1000/5 10/0.1 組合式互感器臺

12 JLDZ-10R 10/5 10/0.1 組合式互感器臺

13 JLDZ-10R 15/5 10/0.1 組合式互感器臺

14 JLDZ-10R 20/5 10/0.1 組合式互感器臺

15 JLDZ-10R 30/5 10/0.1 組合式互感器臺

16 JLDZ-10R 40/5 10/0.1 組合式互感器臺

17 JLDZ-10R 50/5 10/0.1 組合式互感器臺

18 JLDZ-10R 75/5 10/0.1 組合式互感器臺

19 JLDZ-10R 100/5 10/0.1 組合式互感器臺

20 JLDZ-10R 150/5 10/0.1 組合式互感器臺

1 JLDZ-10R 200/5 10/0.1 組合式互感器臺

2 JLDZ-10R 300/5 10/0.1 組合式互感器臺

3 JLDZ-10R 400/5 10/0.1 組合式互感器臺

4 JLDZ-10R 500/5 10/0.1 組合式互感器臺

5 JLDZ-10R 600/5 10/0.1 組合式互感器臺

6 JLDZ-10R 800/5 10/0.1 組合式互感器臺

7 JLDZ-10R 1000/5 10/0.1 組合式互感器臺

8 仿JLDZ-6R支架互感器組件臺

9 仿JLDZ-10R支架互感器組件臺

10 JDZ8-10C3 10/0.1 計量車專用單0.2級 組合式互感器臺

11 JDZ8-10C3 10/3/0.1/3/0.1/3 計量車專用單0.2級 組合式互感器臺

12 LZZBJ8-10C3 20/5 計量車專用單0.2級 組合式互感器臺

13 LZZBJ8-10C3 30/5 計量車專用單0.2級 組合式互感器臺

14 LZZBJ8-10C3 40/5 計量車專用單0.2級 組合式互感器臺

15 LZZBJ8-10C3 50/5 計量車專用單0.2級 組合式互感器臺

16 LZZBJ8-10C3 75/5 計量車專用單0.2級 組合式互感器臺

17 LZZBJ8-10C3 100/5 計量車專用單0.2級 組合式互感器臺

18 LZZBJ8-10C3 150/5 計量車專用單0.2級 組合式互感器臺

19 LZZBJ8-10C3 200/5 計量車專用單0.2級 組合式互感器臺

20 LZZBJ8-10C3 300/5 計量車專用單0.2級 組合式互感器臺

1 LZZBJ8-10C3 400/5 計量車專用單0.2級 組合式互感器臺

2 LZZBJ8-10C3 500/5 計量車專用單0.2級 組合式互感器臺

3 LZZBJ8-10C3 600/5 計量車專用單0.2級 組合式互感器臺

4 LZZBJ8-10C3 800/5 計量車專用單0.2級 組合式互感器臺

5 LZZBJ8-10C3 1000/5 計量車專用單0.2級 組合式互感器臺

6 LZZBJ8-10C3 1200/5 計量車專用單0.2級 組合式互感器臺

7 LZZBJ8-10C3 1250/5 計量車專用單0.2級 組合式互感器臺

8 JLSZV6-12W 5/5 10/0.1 戶外組合單0.2級 組合式互感器臺

9 JLSZV6-12W 10/5 10/0.1 戶外組合單0.2級 組合式互感器臺

10 JLSZV6-12W 15/5 10/0.1 戶外組合單0.2級 組合式互感器臺

11 JLSZV6-12W 20/5 10/0.1 戶外組合單0.2級 組合式互感器臺

12 JLSZV6-12W 30/5 10/0.1 戶外組合單0.2級 組合式互感器臺

13 JLSZV6-12W 40/5 10/0.1 戶外組合單0.2級 組合式互感器臺

14 JLSZV6-12W 50/5 10/0.1 戶外組合單0.2級 組合式互感器臺

15 JLSZV6-12W 75/5 10/0.1 戶外組合單0.2級 組合式互感器臺

16 JLSZV6-12W 100/5 10/0.1 戶外組合單0.2級 組合式互感器臺

17 JLSZV6-12W 150/5 10/0.1 戶外組合單0.2級 組合式互感器臺

18 JLSZV6-12W 200/5 10/0.1 戶外組合單0.2級 組合式互感器臺

19 JLSZV-10W 5/5 10/0.1 戶外組合單0.2級 組合式互感器臺

20 JLSZV-10W 10/5 10/0.1 戶外組合單0.2級 組合式互感器臺

1 JLSZV-10W 15/5 10/0.1 戶外組合單0.2級 組合式互感器臺

2 JLSZV-10W 20/5 10/0.1 戶外組合單0.2級 組合式互感器臺

3 JLSZV-10W 30/5 10/0.1 戶外組合單0.2級 組合式互感器臺

4 JLSZV-10W 40/5 10/0.1 戶外組合單0.2級 組合式互感器臺

5 JLSZV-10W 50/5 10/0.1 戶外組合單0.2級 組合式互感器臺

6 JLSZV-10W 75/5 10/0.1 戶外組合單0.2級 組合式互感器臺

7 JLSZV-10W 100/5 10/0.1 戶外組合單0.2級 組合式互感器臺

8 JLSZV-10W 150/5 10/0.1 戶外組合單0.2級 組合式互感器臺

9 JLSZV-10W 200/5 10/0.1 戶外組合單0.2級 組合式互感器臺

10 JLSZV-10 5/5 10/0.1 單0.2級 組合式互感器臺

11 JLSZV-10 10/5 10/0.1 單0.2級 組合式互感器臺

12 JLSZV-10 15/5 10/0.1 單0.2級 組合式互感器臺

13 JLSZV-10 20/5 10/0.1 單0.2級 組合式互感器臺

14 JLSZV-10 30/5 10/0.1 單0.2級 組合式互感器臺

15 JLSZV-10 40/5 10/0.1 單0.2級 組合式互感器臺

16 JLSZV-10 50/5 10/0.1 單0.2級 組合式互感器臺

17 JLSZV-10 75/5 10/0.1 單0.2級 組合式互感器臺

18 JLSZV-10 100/5 10/0.1 單0.2級 組合式互感器臺

19 JLSZV-10 150/5 10/0.1 單0.2級 組合式互感器臺

20 JLSZV-10 200/5 10/0.1 單0.2級 組合式互感器臺

1 JLSZV-10 300/5 10/0.1 單0.2級 組合式互感器臺

2 JLSZV-10 400/5 10/0.1 單0.2級 組合式互感器臺

3 JLDZ-6R 10/5 10/0.1 單0.2級 組合式互感器臺

4 JLDZ-6R 15/5 10/0.1 單0.2級 組合式互感器臺

5 JLDZ-6R 20/5 10/0.1 單0.2級 組合式互感器臺

6 JLDZ-6R 30/5 10/0.1 單0.2級 組合式互感器臺

7 JLDZ-6R 40/5 10/0.1 單0.2級 組合式互感器臺

8 JLDZ-6R 50/5 10/0.1 單0.2級 組合式互感器臺

9 JLDZ-6R 75/5 10/0.1 單0.2級 組合式互感器臺

10 JLDZ-6R 100/5 10/0.1 單0.2級 組合式互感器臺

11 JLDZ-6R 150/5 10/0.1 單0.2級 組合式互感器臺

12 JLDZ-6R 200/5 10/0.1 單0.2級 組合式互感器臺

13 JLDZ-6R 300/5 10/0.1 單0.2級 組合式互感器臺

14 JLDZ-6R 400/5 10/0.1 單0.2級 組合式互感器臺

15 JLDZ-6R 500/5 10/0.1 單0.2級 組合式互感器臺

16 JLDZ-6R 600/5 10/0.1 單0.2級 組合式互感器臺

17 JLDZ-6R 800/5 10/0.1 單0.2級 組合式互感器臺

18 JLDZ-6R 1000/5 10/0.1 單0.2級 組合式互感器臺

19 JLDZ-10R 10/5 10/0.1 單0.2級 組合式互感器臺

20 JLDZ-10R 15/5 10/0.1 單0.2級 組合式互感器臺

1 JLDZ-10R 20/5 10/0.1 單0.2級 組合式互感器臺

2 JLDZ-10R 30/5 10/0.1 單0.2級 組合式互感器臺

3 JLDZ-10R 40/5 10/0.1 單0.2級 組合式互感器臺

4 JLDZ-10R 50/5 10/0.1 單0.2級 組合式互感器臺

5 JLDZ-10R 75/5 10/0.1 單0.2級 組合式互感器臺

6 JLDZ-10R 100/5 10/0.1 單0.2級 組合式互感器臺

7 JLDZ-10R 150/5 10/0.1 單0.2級 組合式互感器臺

8 JLDZ-10R 200/5 10/0.1 單0.2級 組合式互感器臺

9 JLDZ-10R 300/5 10/0.1 單0.2級 組合式互感器臺

10 JLDZ-10R 400/5 10/0.1 單0.2級 組合式互感器臺

11 JLDZ-10R 500/5 10/0.1 單0.2級 組合式互感器臺

12 JLDZ-10R 600/5 10/0.1 單0.2級 組合式互感器臺

13 JLDZ-10R 800/5 10/0.1 單0.2級 組合式互感器臺

14 JLDZ-10R 1000/5 10/0.1 單0.2級 組合式互感器臺

15 JDZ8-10C3 10/0.1 計量車專用增加繞組組合式互感器臺

16 JDZ8-10C3 10/3/0.1/3/0.1/3 計量車專用增加繞組組合式互感器臺

17 LZZBJ8-10C3 20/5 計量車專用增加繞組組合式互感器臺

18 LZZBJ8-10C3 30/5 計量車專用增加繞組組合式互感器臺

19 LZZBJ8-10C3 40/5 計量車專用增加繞組組合式互感器臺

20 LZZBJ8-10C3 50/5 計量車專用增加繞組組合式互感器臺

1 LZZBJ8-10C3 75/5 計量車專用增加繞組組合式互感器臺

2 LZZBJ8-10C3 100/5 計量車專用增加繞組組合式互感器臺

3 LZZBJ8-10C3 150/5 計量車專用增加繞組組合式互感器臺

4 LZZBJ8-10C3 200/5 計量車專用增加繞組組合式互感器臺

5 LZZBJ8-10C3 300/5 計量車專用增加繞組組合式互感器臺

6 LZZBJ8-10C3 400/5 計量車專用增加繞組組合式互感器臺

7 LZZBJ8-10C3 500/5 計量車專用增加繞組組合式互感器臺

8 LZZBJ8-10C3 600/5 計量車專用增加繞組組合式互感器臺

9 LZZBJ8-10C3 800/5 計量車專用增加繞組組合式互感器臺

10 LZZBJ8-10C3 1000/5 計量車專用增加繞組組合式互感器臺

11 LZZBJ8-10C3 1200/5 計量車專用增加繞組組合式互感器臺

12 LZZBJ8-10C3 1250/5 計量車專用增加繞組組合式互感器臺

13 JLDZ-6R 10/5 10/0.1 增加繞組組合式互感器臺

14 JLDZ-6R 15/5 10/0.1 增加繞組組合式互感器臺

15 JLDZ-6R 20/5 10/0.1 增加繞組組合式互感器臺

16 JLDZ-6R 30/5 10/0.1 增加繞組組合式互感器臺

17 JLDZ-6R 40/5 10/0.1 增加繞組組合式互感器臺

18 JLDZ-6R 50/5 10/0.1 增加繞組組合式互感器臺

19 JLDZ-6R 75/5 10/0.1 增加繞組組合式互感器臺

20 JLDZ-6R 100/5 10/0.1 增加繞組組合式互感器臺

1 JLDZ-6R 150/5 10/0.1 增加繞組組合式互感器臺

2 JLDZ-6R 200/5 10/0.1 增加繞組組合式互感器臺

3 JLDZ-6R 300/5 10/0.1 增加繞組組合式互感器臺

4 JLDZ-6R 400/5 10/0.1 增加繞組組合式互感器臺

5 JLDZ-6R 500/5 10/0.1 增加繞組組合式互感器臺

6 JLDZ-6R 600/5 10/0.1 增加繞組組合式互感器臺

7 JLDZ-6R 800/5 10/0.1 增加繞組組合式互感器臺

8 JLDZ-6R 1000/5 10/0.1 增加繞組組合式互感器臺

9 JLDZ-10R 10/5 10/0.1 增加繞組組合式互感器臺

10 JLDZ-10R 15/5 10/0.1 增加繞組組合式互感器臺

11 JLDZ-10R 20/5 10/0.1 增加繞組組合式互感器臺

12 JLDZ-10R 30/5 10/0.1 增加繞組組合式互感器臺

13 JLDZ-10R 40/5 10/0.1 增加繞組組合式互感器臺

14 JLDZ-10R 50/5 10/0.1 增加繞組組合式互感器臺

15 JLDZ-10R 75/5 10/0.1 增加繞組組合式互感器臺

16 JLDZ-10R 100/5 10/0.1 增加繞組組合式互感器臺

17 JLDZ-10R 150/5 10/0.1 增加繞組組合式互感器臺

18 JLDZ-10R 200/5 10/0.1 增加繞組組合式互感器臺

19 JLDZ-10R 300/5 10/0.1 增加繞組組合式互感器臺

20 JLDZ-10R 400/5 10/0.1 增加繞組組合式互感器臺

1 JLDZ-10R 500/5 10/0.1 增加繞組組合式互感器臺

2 JLDZ-10R 600/5 10/0.1 增加繞組組合式互感器臺

3 JLDZ-10R 800/5 10/0.1 增加繞組組合式互感器臺

4 JLDZ-10R 1000/5 10/0.1 增加繞組組合式互感器臺

1 ZJ-10/210絕緣子 110130 環氧澆注絕緣件臺

2 ZJ-10Q/210絕緣子 110130 環氧澆注全工況絕緣件臺

3 ZJ-10/275絕緣子 145130 環氧澆注絕緣件臺

4 ZJ-10Q/275絕緣子 150130 環氧澆注全工況絕緣件臺

5 ZJ-10絕緣子 80100 環氧澆注絕緣件臺

6 ZJ-10Q絕緣子 92130 環氧澆注全工況絕緣件臺

7 ZJ-10Q絕緣子 90140 環氧澆注全工況絕緣件臺

8 ZJ-10Q絕緣子 7580140 環氧澆注全工況絕緣件臺

9 ZJ-20Q絕緣子 90100210 環氧澆注全工況絕緣件臺

10 ZJ-35Q絕緣子 172320 環氧澆注全工況絕緣件臺

11 ZJ-35Q絕緣子 172380 環氧澆注全工況絕緣件臺

12 ZJ-35Q絕緣子 110315 環氧澆注全工況絕緣件臺

13 ZJ-35Q絕緣子 150415 環氧澆注全工況絕緣件臺

14 仿LZZQB8-10A支架 1250以下配LZZQB8-10A 環氧澆注絕緣件臺

15 仿LZZQB8-10C支架 1500-3150A 配LZZQB8-10C 環氧澆注絕緣件臺

16 CHI-10/210-Y觸頭盒 630A 配LDJ-10/210 環氧澆注絕緣件臺

17 CHI-10/210-Y觸頭盒 1250A 配LDJ-10/210 環氧澆注絕緣件臺

18 CHI-10/210-L觸頭盒 630A 配LDJ-10/210 環氧澆注絕緣件臺

19 CHI-10/210-L觸頭盒 1250A 配LDJ-10/210 環氧澆注絕緣件臺

20 CHI-10/210-Y觸頭盒 1250A 配LDJ-10/210 環氧澆注改進型絕緣件臺

1 CHI-10Q/210-Y觸頭盒 630A 配LDJ-10/210 環氧澆注全工況絕緣件臺

2 CHI-10Q/210-Y觸頭盒 1250A 配LDJ-10/210 環氧澆注全工況絕緣件臺

3 CHI-10Q/210觸頭盒 35 配LDJ-10/210 環氧澆注圓柱頭絕緣件臺

4 復件CHI-10Q/230觸頭盒 630A 配LDJ-10/230 環氧澆注全工況絕緣件臺

5 CHI-10Q/230觸頭盒 1250A 配LDJ-10/230 環氧澆注全工況絕緣件臺

6 CHI-10Q/275觸頭盒 1500-3150A/5 配LDJ-10/275 環氧澆注單刀絕緣件臺

7 CHI-10Q/275觸頭盒 1500-3150A/5 配LDJ-10/275 環氧澆注雙刀絕緣件臺

8 CHI-10Q/275觸頭盒 60 配LDJ-10/275 環氧澆注圓柱頭絕緣件臺

9 CHI-10Q/275觸頭盒 70 配LDJ-10/275 環氧澆注圓柱頭絕緣件臺

10 CHI-10Q/275觸頭盒 80 配LDJ-10/275 環氧澆注圓柱頭絕緣件臺

11 CHI-10Q/275觸頭盒 90 配LDJ-10/275 環氧澆注圓柱頭絕緣件臺

12 CH1-35觸頭盒 1250-2000/5 配LDJ1-35 環氧澆注絕緣件臺

13 CH2-35觸頭盒 1250-2000/5 配LDJ2-35 環氧澆注絕緣件臺

14 CH3-35觸頭盒 1250-2000/5 配LDJ3-35 環氧澆注絕緣件臺

15 CH4-35觸頭盒 1250-2000/5 配LDJ4-35 環氧澆注絕緣件臺

16 CH5-35觸頭盒 1250-2000/5 配LDJ5-35 環氧澆注絕緣件臺

17 CH6-35/300Ⅰ觸頭盒 630-1600/5 配LDJ6-35 環氧澆注絕緣件臺

18 CH6-35/300Ⅱ觸頭盒 630-1600/5 配LDJ6-35 環氧澆注絕緣件臺

19 CH7-35觸頭盒 630-1600/5 絕緣件臺

20 ZB560416 630-1600/5 絕緣件臺

1 CH8-35觸頭盒 1250-3000/5 配LDJ8-35 絕緣件臺

2 ZH8-35 1250-3000/5 配LDJ8-35 絕緣件臺

3 FN5-10觸頭盒 630A 壓力凝膠 APG工藝絕緣件臺

4 FN5-10觸頭盒 1250A 壓力凝膠 APG工藝絕緣件臺

5 TG-10/210套管 150235/1050 環氧澆注絕緣件臺

6 TG-10/210套管 150235/1060 環氧澆注絕緣件臺

7 TG-10/210套管 150235/1080 環氧澆注絕緣件臺

8 TG-10/210套管 150235/2080 環氧澆注絕緣件臺

9 TG-10/210套管 150235/3080 環氧澆注絕緣件臺

10 TG-10Q套管 175258/10100 環氧澆注單排絕緣件臺

11 TG-10Q套管 175258/10100 環氧澆注雙排絕緣件臺

12 TG-10Q/275套管 180220/10120 環氧澆注單排絕緣件臺

13 TG-10Q/275套管 180220/10120 環氧澆注雙排絕緣件臺

14 CMJ1-35套管 200350/80 環氧澆注絕緣件臺

15 CMJ2-35套管 260395/80 環氧澆注絕緣件臺

16 CMJ2-35套管 260395/10100 環氧澆注絕緣件臺

17 CMJ3-35套管 260550/80 環氧澆注絕緣件臺

18 CMJ4-35套管 200500/10100 環氧澆注絕緣件臺

19 CMJ5-35套管 210640/10120 環氧澆注絕緣件臺

20 ZJ-10Q/210絕緣子 110130 DMC壓鑄絕緣件臺

1 CHI-10/210觸頭盒 1250A DMC壓鑄絕緣件臺

2 CHI-10Q/210觸頭盒 1250A DMC壓鑄絕緣件臺

3 TG-10/210套管 150235/1060 DMC壓鑄絕緣件臺

4 TG-10/210套管 150235/1580 DMC壓鑄絕緣件臺

5 TG-10/275套管 180220/10120 DMC壓鑄單排絕緣件臺

6 TG-10/275套管 180220/10120 DMC壓鑄雙排絕緣件臺

7 TG2-10套管 140244/1080 DMC壓鑄絕緣件臺

8 TG2-10套管 190120190/1080 DMC壓鑄絕緣件臺

9 TG3-10套管 190120190/1080 DMC壓鑄絕緣件臺

10 TG3-10套管 190145260/33124 DMC壓鑄絕緣件臺</p>

下一篇：南海仲裁鬧劇
上一篇：荷蘭華人抗議仲裁

咨詢熱線:021-31263351| Email:hutedq@163.com

上?；ヌ仉姎庥邢薰?- www.banbaowh.com @2013 隱私保護 版權所有

主營產品：電流互感器、電壓互感器、零序電流互感器網站地圖

亚洲一本大道在线,天啪天天久久久久久久久噜噜,4399韩国电视剧免费大全下载,思思久久96热在精品国产

電流互感器
