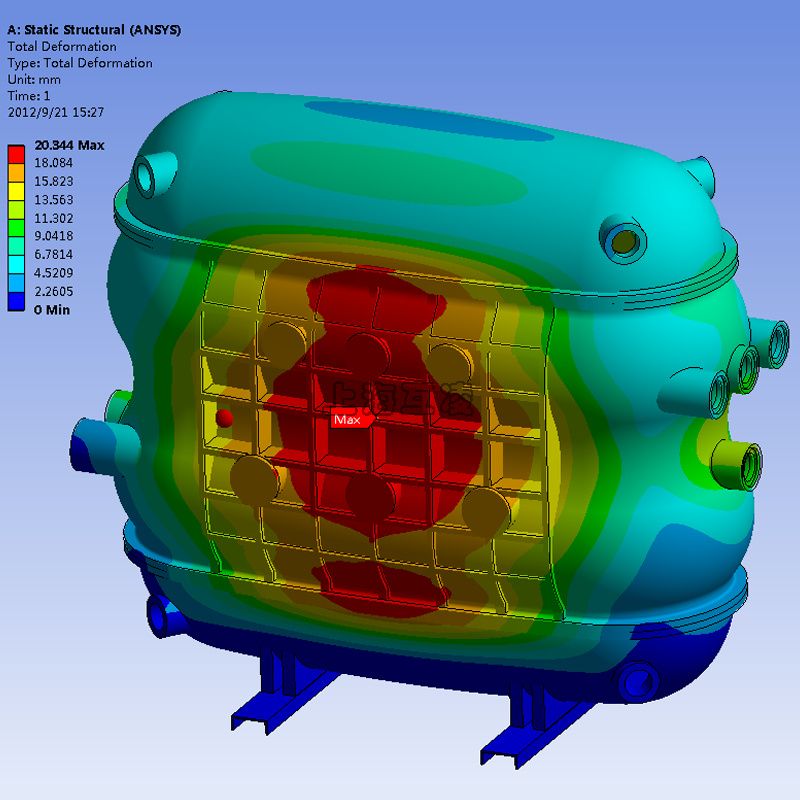

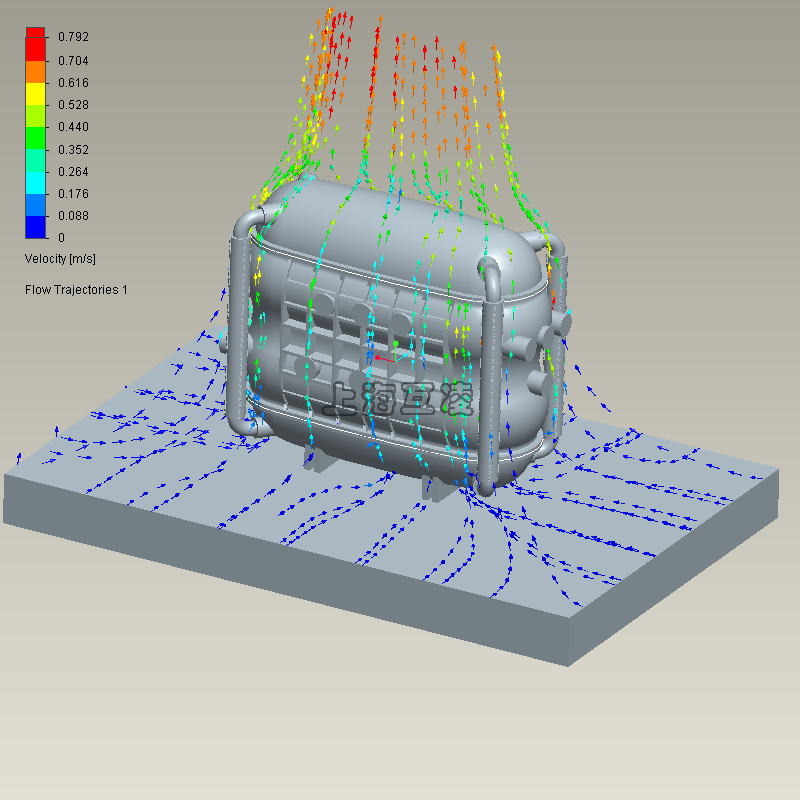

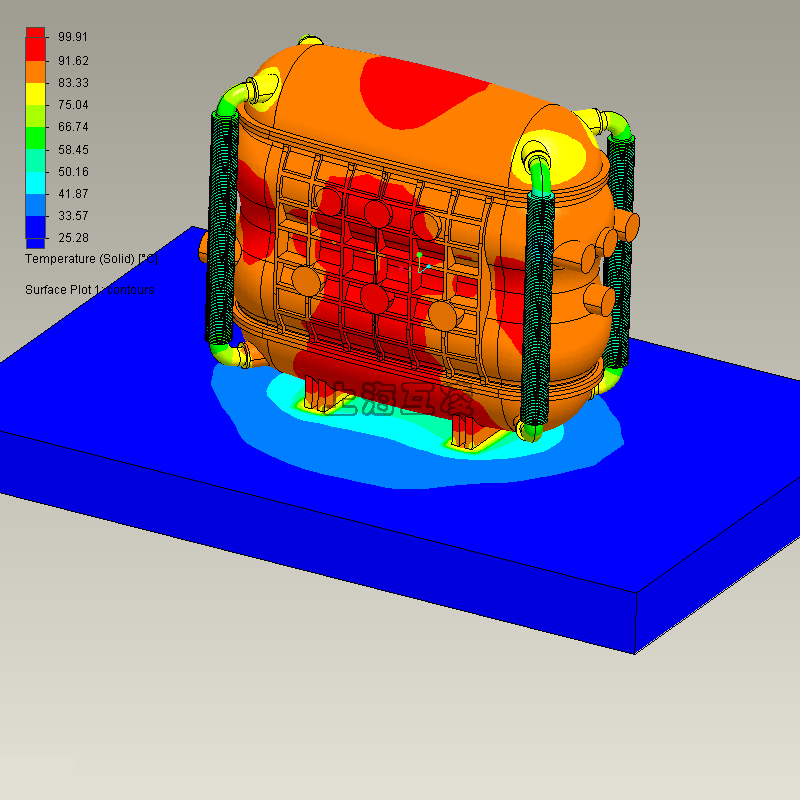

互感器對產品進行熱分析和受力分析

為什么要對互感器受熱分析：

10kV電流互感器二次側端子連接片接觸不良、未接負載的二次側端子短接片未壓緊、可拆卸的電流端子接頭連接不緊密、端子質量存在問題等方面都會造成電流互感器二次側端子過熱燒傷。電流互感器二次側端子過熱到一定程度時，極易造成二次側斷線開路。電流互感器二次側開路，一次電流將全部用于激磁，使鐵心嚴重飽和。交變的磁通在二次線圈上將感應出高電勢，其峰值可達幾千伏到上萬伏，將嚴重威脅人身和設備的安全。電流互感器二次側開路，線圈會過熱因絕緣損壞而燒毀，保護可能因無電流而不能反應故障。測量用電流互感器二次回路斷線時，表計指示異常。保護用電流互感器二次回路斷線時，差動保護和零序電流保護則可能因開路時產生不平衡電流而誤動作。 匯報調度，退出電流互感器所帶的保護。盡量減少電流互感器的一次負荷，以減少其的二次電流。燒傷不嚴重的或工作面允許時，，穿絕緣靴，站在絕緣墊上，帶上絕緣手套，設專人監護，用良好的短接線，盡快設法短路。對可以壓接的端子，將其壓緊，再用測溫儀測量端子過熱處的溫度是否下降，尋機停電打磨處理或更換端子。如果端子燒傷嚴重需要更換的，應停電處理。加強安裝、檢修人員的技術培訓力度，使他們盡快熟悉并掌握新型端子排的拆裝工藝。從源頭抓起，嚴把采購質量關，在注重安裝、檢修質量的同時，重視驗收環節。
