電流互感器中的FS表示儀表保安系數，僅僅適用于測量級的電流互感器，具體規定如下： FS＝額定儀表限值一次電流 / 額定一次電流； 僅僅在用戶有要求時，確定該數值，其推薦值為5，或10； 主要是在系統故障電流通過電流互感器時，對二次儀表起保護作用，F(xiàn)S越小，二次儀表越安全。 額定儀表限值一次電流是在額定負荷下，復合誤差大于等于10％的最小一次電流。 測量用電流互感器是一種專門用來測量電力系統的電流和電能的電流互感器。 在正常工作條件下，它應符合規定的準確級要求， 以保證測量準確。 然而電力系統中使用的電流互感器往往因系統故障或操作會有很大的過電流流過一次繞組。在這種情況下則希望二次電流不再嚴格按比例增長，以避免二次回路所接的儀器、 儀表受到大電流沖擊， 因此對測量用電流互感器提出了儀表保安系數的要求。 所謂儀表保安系數 （FS） 是指儀表保安電流與額定一次電流之比。儀表保安電流則指測量用電流互感器在額定二次負荷下， 其復合誤差不小于10%的最小一次電流值。 這意味著， 在儀表保安電流下的復合誤差越大越好。通常儀表保安系數要求的大小取決于二次儀表的過載能力。隨著儀表測量精度的提高， 儀表過載能力降低， 因而要求互感器的儀表保安系數也要小。

一、定義 　　

以下定義均出自《GB 1208-2006 電流互感器》 　　儀表保安系數為額定儀表限值一次電流與額定一次電流之比值，用FS表示。 　　額定儀表限值一次電流是指測量用電流互感器在二次負荷等于額定負荷時，復合誤差等于或大于10%的最小一次電流值，也稱儀表保安電流。 　　復合誤差是指一次電流的瞬時值與二次電流瞬時值乘以額定電流比兩者之差的均方根值。簡單的說是勵磁電流的有效值。 　　

二、儀表保安系數簡介 　　

根據定義，電流互感器中儀表保安系數，僅僅適用于測量級的電流互感器， 一般推薦值為5或10。在正常工作條件下，它應符合規定的準確級要求， 以保證測量準確。 然而電力系統中使用的電流互感器往往因系統故障或操作，會有很大的過電流流過一次繞組。在這種儀表保安電流情況下則希望二次電流不再嚴格按比例增長，以避 免二次回路所接的儀器、 儀表受到大電流沖擊， 因此對測量用電流互感器提出了儀表保安系數的要求。在系統故障電流通過電流互感器時，對二次儀表起保護作用，F(xiàn)S越小，二次儀表越安全。 　　

三、復合誤差的測量 　　

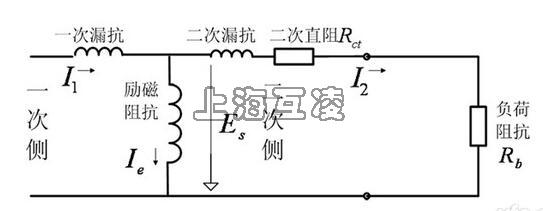

系統故障時通過短路電流引起鐵芯飽和，導致勵磁電流顯著增加，電流互感器的傳變誤差加大，二次波形產生畸變，而由于電流互感器鐵芯的非線性勵磁特性，勵磁阻抗呈現非線性，這樣互感器不能以正常的誤差來表示，所以引入復合誤差。

采用兩臺同樣電流比的電流互感器，電流互感器N為基準互感器，電流互感器X為被測互感器。兩個互感器的原邊由同一個正弦波電流源供電，副邊短 接。如圖2所示，電流表A2測量副邊電流之差的有效值I2和相位θ2，也就是復合誤差。電流表A1測量基準互感器二次電流的有效值I1和相位θ1。 　　

被測電流互感器角差即為θ1-θ2； 　　根據復合誤差的定義：在數值上，復合誤差的平方 = 角差的平方 比差的平方，進而根據測量值推算出被測電流互感器比差。
