              CT誤差曲線

              電流互感器,電壓互感器,零序電流互感器,上?;ヌ仉姎庥邢薰?/ 2017-02-19
              [] [] []

               據互感器二次側的勵磁電流和電壓(伏安特性曲線)計算出的電流倍數(M)與允許二次負荷(ZII)之間的曲線稱為誤差曲線。

              誤差曲線計算公式:
              M =(I*P)/N ZII =(U-(I*Z2))/(K*I)
              I 電流 U 電壓
              N=1 (1A 額定電流) I 電流
              N=5 (5A 額定電流) Z2 CT二次側阻抗
              P=20 (5%誤差曲線 ) K=19(5%誤差曲線.1A 5A 額定電流)
              P=10 (10%誤差曲線 ) K=9 (10%誤差曲線.1A 5A 額定電流)
              5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格:
              1)在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值,說明該互感器合格;
              2)在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數,也說明該互感器合格;
              如(所測保護用CT為5P10 20VA):其中5為準確級(誤差極限為5%),P為互感器形式(保護級),10為準確限值系數(10倍的額定電流),20VA表示額定二次負荷(容量)。
              判斷方法為計算5%誤差曲線,在M等于10的時候?qū)腪II如大于等于20VA,即合格。

              誤差曲線及判斷

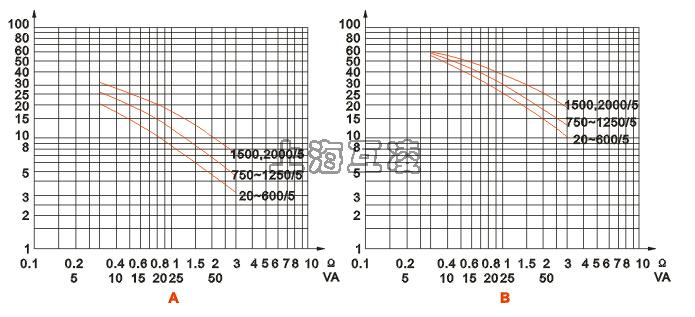

               lzzbj9-10電流互感器誤差曲線圖

              工業與民用配電設計手冊》給出的電流互感器允許誤差計算步驟如下:  1,按照保護裝置類型計算流過電流互感器的一次電流倍數</p><p>  2,根據電流互感器的型號、變比和一次電流倍數,在10%誤差曲線上確定電流互感器的允許二次負荷。</p><p>  3,按照對電流互感器二次負荷最嚴重的短路類型計算電流互感器的實際二次負荷。  4,比較實際二次負荷與允許二次負荷,如實際二次負荷小于允許二次負荷,表示電流互感器的誤差不超過10%。</p>10%誤差曲線是保護用電流互感器的一個重要的基本特征。保護應電流互感器的工作特點不同于測量用電流互感器,它要求當電力系統發生故障時,即電流驟增時能正確地反應故障電流的數值,從而正確啟動繼電保護裝置動作。故障電流要比系統正常運行時的工作電流大幾倍甚至幾十倍,為了保證繼電保護裝置正確動作,規定此時電流互感器的電流誤差不允許超過10%。< 電流互感器10%誤差曲線是指在電流誤差為10%的條件下,一次電流對其額定電流的倍數與電流互感器允許的二次負荷(阻抗)的關系曲線。電流互感器的10%誤差曲線可在產品樣本中查到

              給你一個簡單計算公式核算10%誤差是否合格。

              KsKn(R0+Rn)/ (R0+Rs)                      (1-1)





              Ks—實際短路電流倍數,   Ks=Idmax/In,  Idmax為CT安裝處系統的最大短路電流,InCT額定一次電流。





              Kn—額定短路電流倍數,Kn=Nm/In,Nm為所用CT額定飽和倍數(Nm銘牌上有標注)。





              R0—CT二次繞組內阻(出廠資料上有提供)





              Rn—額定二次負載電阻,Rn=Se/Ie2   Se為CT額定容量,Ie為CT額定二次電流。

              Rs—實際二次負載電阻,可實測。如運行中無法實測,可估算。Rs=Rl+Rr+Rj,Rl為二次電纜電阻(根據電纜實際長度計算),Rr為保護裝置內阻(廠家提供),Rj為二次回路接觸電阻(取0.05歐)。

              1-1式滿足則CT誤差合格。
