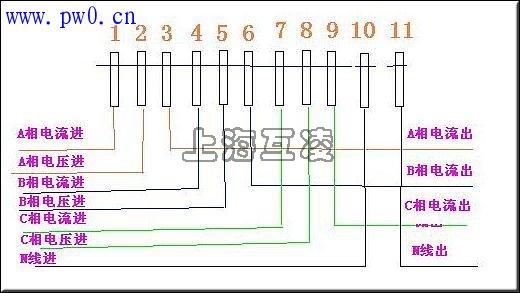

三相四線電表接線圖/接線方法 翻過接線端子蓋,就可以看到三相四線電表接線圖。

其中1、4、7接電流互感器二次側(cè)S1端，即電流進線端; 　　

3、6、9接電流互感器二次側(cè)S2端，即電流出線端; 　　

2、5、8分別接三相電源; 　　

10、11是接零端。為了安全，應將電流互感器S2端連接后接地?！　?/p>

注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。 　

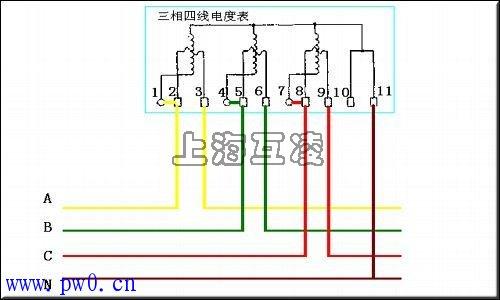

　不帶電流互感器的三相四線電表接線圖

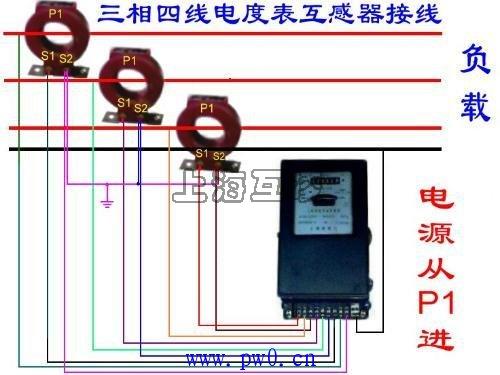

帶電流互感器的三相四線電表接線

三相四線式(三相三元件)電度表經(jīng)電流互感器接線圖、原理圖
