高壓電壓互感器

高壓電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

高壓電壓互感器使用條件

1、溫度-25~40℃；
2、海拔高度≤1000m；
3、地震烈度Ⅷ（8）度；
4、污穢等級：戶內不低于2級，戶外不低于3級；
5、戶內需考慮：（1）環境空氣無明顯灰塵、煙、腐蝕性氣體、蒸汽或鹽等污穢；（2）濕度條件：24h內測得的相對濕度平均值不超過95%；24h內水蒸氣壓力平均不超過2.2kPa；一個月內相對濕度平均值不超過90%；一個月內水蒸氣壓力平均不超過1.8kPa。
6、戶外需考慮：（1）24h期間測得的環境氣溫平均值不超過40℃；（2）日照輻射達到1000W/m2（晴天中午）時應予以考慮；（3）環境空氣可能有灰塵、煙、腐蝕性氣體、蒸汽或鹽污穢；（4）風壓不超過700Pa（相當于34m/s）；（5）應考慮出現凝露和降水。
7、特殊使用條件（另作考慮）

高壓電壓互感器銘牌標志

1、制造單位名及其所在地名或國名（出口產品），以及其他容易識別制造單位的標志、生產序號和日期；
2、互感器型號及名稱、采用標準的代號、計量許可標志及計量許可批號；
3、額定一次電壓和額定二次電壓（例如：35/0.1kV）；
4、額定頻率（例如：50Hz）；
5、額定輸出和其相應的準確級（例如：50VA 0.5級）；
6、設備最高電壓Um（例如40.5kV）；
7、額定絕緣水平；額定電壓因數和相應的額定時間；
8、絕緣耐熱等級；
9、二次繞組性能參數；
10、設備種類：戶內或戶外；
11、結構型式：油浸式或全封閉澆注式
12、一次繞組帶熔斷器保護；

高壓電壓互感器注意事項

1．高壓電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．高壓電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應合適，接在二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．高壓電壓互感器二次側不允許短路。由于內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。

高壓電壓互感器接線方式

高壓電壓互感器的接線方式很多，常見的有以下幾種：
⑴ 用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式。
⑵ 用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
⑶ 用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。
⑷ 電容式電壓互感器接線形式。 在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。

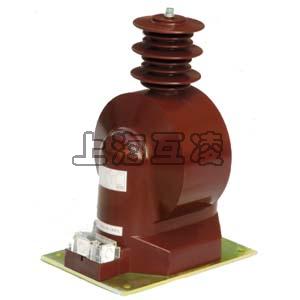

產品名稱：高壓電壓互感器

型號：GYDY
