              當前位置:首頁 > 15~35KV電壓互感器 > JDJJ2-35電壓互感器

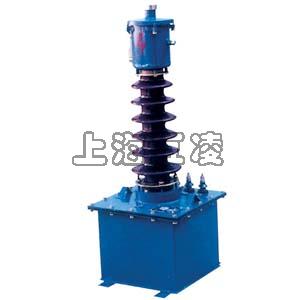

              JDJJ2-35電壓互感器

              • JDJJ2-35電壓互感器

                • 名稱:JDJJ2-35電壓互感器
                • 型號:JDJJ2-35
                • 銷售熱線:021-31263351
                • QQ在線客服:919107474
                • 公司承諾:上?;ヌ仉姎庥邢薰境闪⒁詠硎冀K以用戶需求為目標,以科技為先導,所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
              產品描述

              JDJJ2-35電壓互感器

              概述

              JDJJ2-35電壓互感器為單相戶外油浸式產品,適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中,作電能計量、電壓監控和繼電保護用。

              結構

              JDJJ2-35型電壓互感器的鐵心由條形硅鋼片疊成,為三柱芯式,器身用鐵夾固定在箱蓋上,在箱蓋上裝有一次及二次套管等,油箱用鋼板焊成,油箱壁下部裝有接地螺栓及放油塞,箱底有四個安裝孔。

              變比參數

              型號 額定電壓比 (kV) 準確級組合 額定輸出 極限輸出 額定絕緣水平(kV)
              (VA) (VA)
              JDJ2-35 35/0.1
              35/0.1/0.1
              0.2
              0.5
              1
              75
              150
              250
              1000 40.5/95/200
              JDJJ2-35 35/√3/0.1/√3/0.1/3 0.2/6P(3P)
              0.5/6P(3P)
              1/6P(3P)
              75/100
              150/100
              250/100
              35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P)
              0.2/0.5/6P(3P)
              0.5/0.5/6P(3P)
              30/30/100
              30/60/100
              60/60/100
              2×500

              ▲產品符合標準GB1208-1997和IEC186之規定
              ▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

              銘牌標志

              電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
              第一個字母:J——電壓互感器;
              第二個字母:D——單相;S——三相
              第三個字母:J——油浸;Z——澆注;
              第四個字母:數字——電壓等級(KV)。
              例如:JDJ-10表示單相油浸電壓互感器,額定電壓10KV。
              額定一次電壓,作為互感器性能基準的一次電壓值。
              額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
              準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。

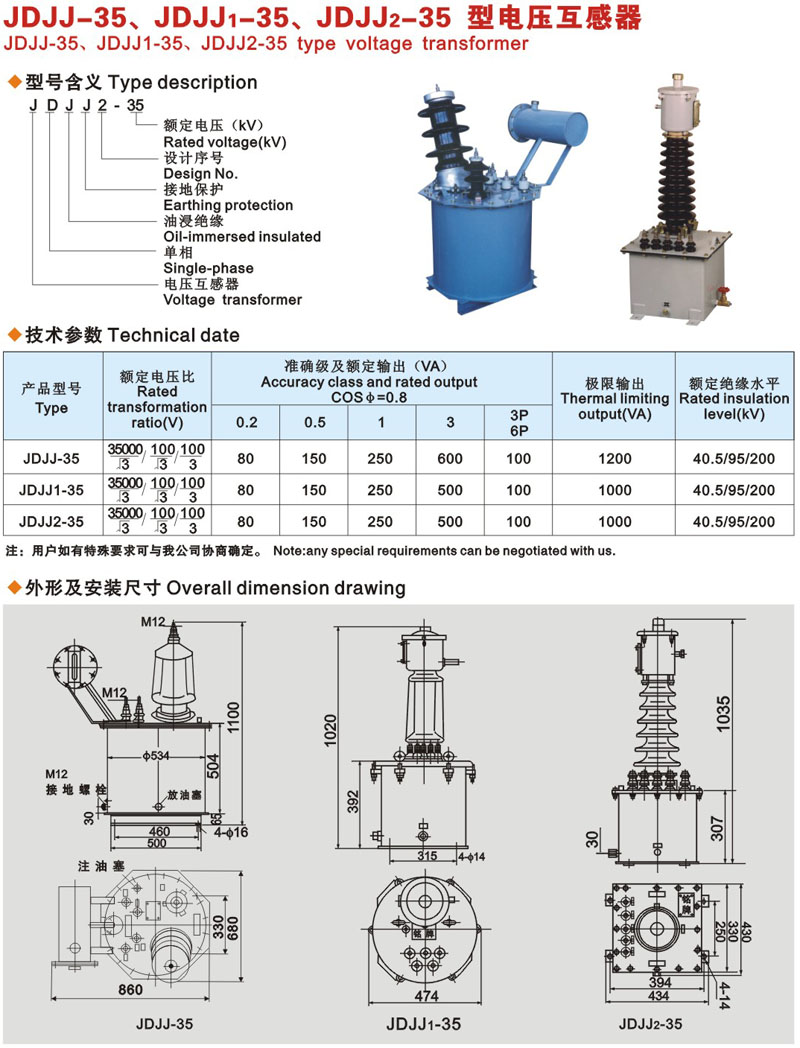

              JDJJ2-35電流互感器接線圖


              產品名稱:JDJJ2-35電壓互感器

              型號:JDJJ2-35

              聲明:本頁JDJJ2-35電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用,如有改動不另行通知。訂購前請來電咨詢,我們有專業人士為您選型。 另外可根據客戶要求,訂制非標產品,歡迎來電訂購,電話021-31263351。
              地址:http://www.banbaowh.com/JDJJ2-35-194.html
