本系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。
JDZ11-20電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平 |
| (VA) | (VA) | （kV） | |||
| JDZX11-20 | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | 600 | 24/65/125 |
| 0.5/6P(3P) | 100/200 | ||||
| JDZX11-20G | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | ||
| 0.5/6P(3P) | 70/200 |
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平 | |
| (VA) | (VA) | （kV） | ||||
| JDZ11-20 | 13.8/0.1 | 0.2 | 30 | 500 | 18/55/105 | |
| 15/0.1 | 0.5 | 80 | ||||
| 15.7/0.1 | 1 | 200 | ||||
| 20/0.1 | 24/65/125 | |||||
| JDZF11-20 | 13.8/0.1/0.1 | 0.2/0.2 | 20/20 | 300 | 18/55/105 | |
| 15/0.1/0.1 | 0.2/0.5 | 20/40 | ||||
| 15.7/0.1/0.1 | 0.5/0.5 | 40/40 | ||||
| 20/0.1/0.1 | 24/65/125 | |||||
| JDZX11-20G | 13.8/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 400 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80/100 | ||||
| 15.7/√3/0.1/√3/0.1/3 | ||||||
| 20/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZXF11-20G | 13.8/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 300 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20/40/100 | ||||
| 15.7/√3/0.1/√3/0.1/√3/0.1/3 | 0.5/0.5/6P(3P) | 40/40/100 | ||||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZX11-20 | 13.8/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 400 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80/100 | ||||
| 15.7/√3/0.1/√3/0.1/3 | ||||||
| 20/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZXF11-20 | 13.8/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 300 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20/40/100 | ||||
| 15.7/√3/0.1/√3/0.1/√3/0.1/3 | 0.5/0.5/6P(3P) | 40/40/100 | ||||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。
電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。

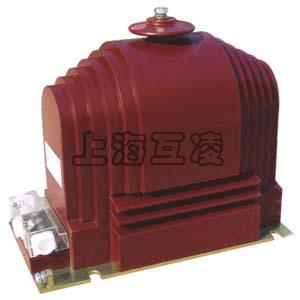

產品名稱：JDZ11-20電壓互感器
型號：JDZ11-20

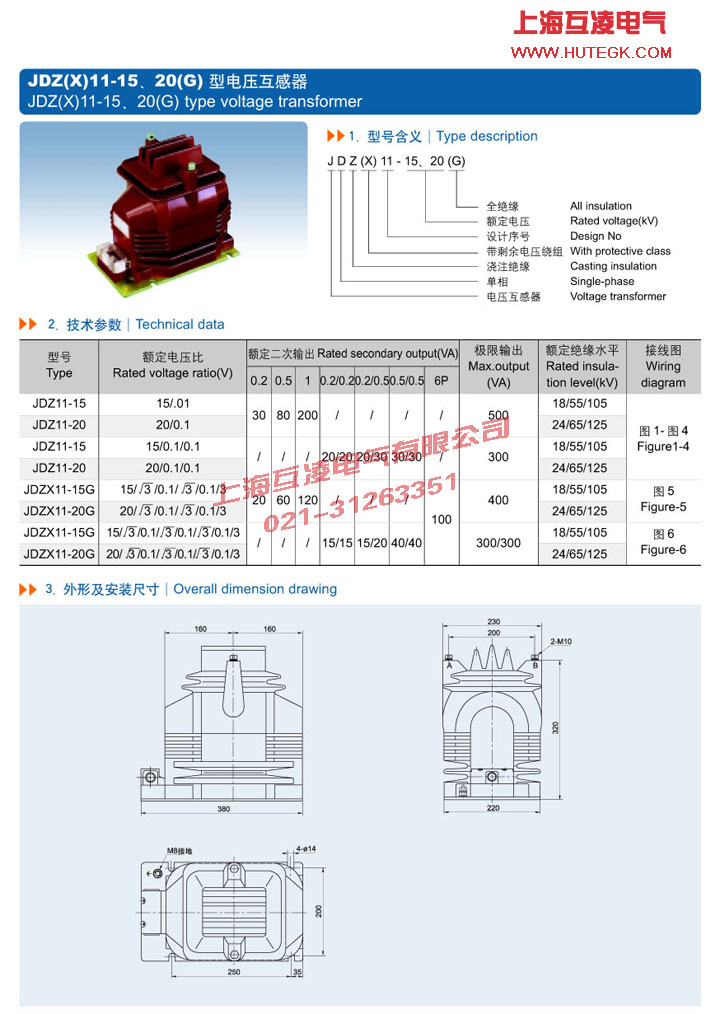

聲明：本頁JDZ11-20電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
