JDZ9-10Q電壓互感器JDZ9-3，JDZ9-6，JDZ9-10（UNZ10-JDZF9-3/6/10）型單相-全封閉電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。
本型互感器為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。本互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環氧樹脂內，絕緣性能優良，耐潮濕。除JDZX9-3,6,10Q為半絕緣結構外，其余均為全絕緣結構。
1.海拔高度不超過30003米;
2.周圍環境溫度不高于+40'C，不低于-5'C；
3.周圍空氣的相對濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
互感器的技術指標均符合IEC標準和GB1207-1997的要求，具體參數詳見下表：（cosφ＝0.8）
|
型號 |
額定電壓比（kV） |
額定容量（VA） |
極限輸出 （VA） |
||
|
0.2級 |
0.5級 |
1級 |
|||
|
JDZ9-6 |
6/0.1 |
30 |
100 |
200 |
500 |
|
JDZ9-10 |
10/0.1 |
30 |
100 |
200 |
500 |
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

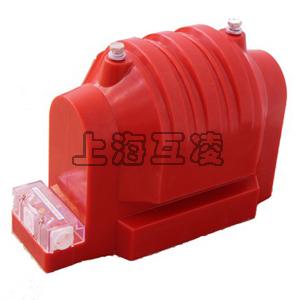

產品名稱：JDZ9-10Q電壓互感器
型號：JDZ9-10Q
聲明：本頁JDZ9-10Q電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
