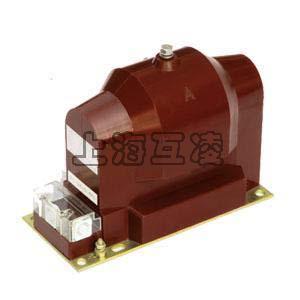

JDZX16-10Q電壓互感器
-
-
- 名稱：JDZX16-10Q電壓互感器
- 型號：JDZX16-10Q
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上?；ヌ仉姎庥邢薰境闪⒁詠硎冀K以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
產品描述
JDZX16-10Q電壓互感器
JDZX16-10Q電壓互感器概述
JDZX16-10Q電壓互感器為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓3kV、6kV、10kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
JDZX16-10Q電壓互感器技術表
| 型號 | 電壓比（V） | 準確級次 | 極限輸出VA | 額定絕緣水平 |
| JDZX16-3Q（等同于UNE） | 3000/√3/100√3/100√3 | 0.5/6P | 600 | 3.6/25/40 |
| JDZX16-6Q（等同于UNE） | 6000/√3/100√3/100√3 | 0.5/6P | 7.2/32/60 | |
| JDZX16-10Q（等同于UNE） | 10000/√3/100√3/100√3 | 0.5/6P | 300/300 | 12/42/75 |
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
產品名稱：JDZX16-10Q電壓互感器
型號：JDZX16-10Q
聲明：本頁JDZX16-10Q電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
