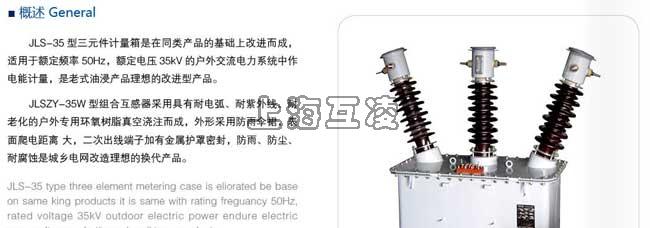

概述
JLS-35型高壓電能計量箱用于交流50Hz、35KV三相線路中做高壓計量用，它由電流互感器、電壓互感器和用于安裝電流互感器、電壓互感器及電能表的箱體組成。主要用于有功電能和無功電能的計量。

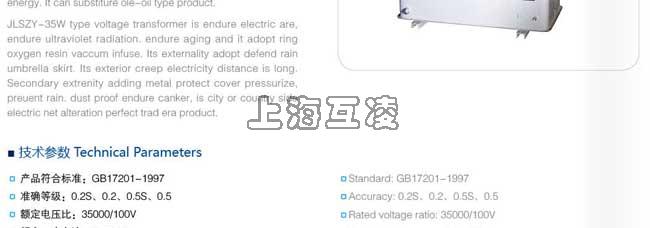

二、技術指標
1、額定電壓：35KV
2、接法：二元件 V/V接法
3、額定頻率：50HZ
4、電壓比：35KV/100V
5、電壓準確等級：0.2；電流準確等級：0.2S
6、額定負荷：電壓30VA；電流15VA
7、功率因數：0.8
8、電流比5——500A/5A（可制作雙變比）
9、工頻耐壓：10.5KV
10、環境溫度：-25℃——40℃之間，日平均氣溫不超過30℃，氣溫20℃時，相對溫度不超過85%，海拔1000米以下。
11、使用環境：戶外，安裝場所無嚴重污穢，無嚴重震動顛簸場所。
三、本產品參照標準
GB1207-1997(電壓互感器)
GB1208-1997(電流互感器)
GB311-1997（高壓電器設備絕緣試驗電壓和試驗方法）

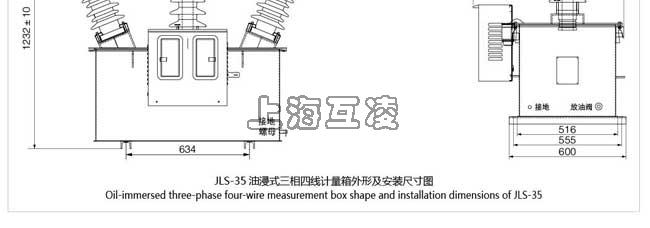

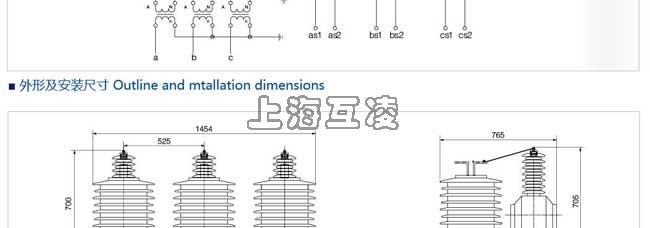

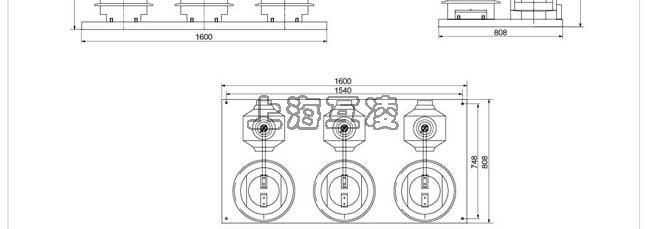

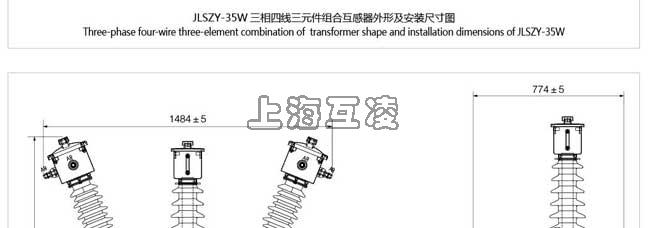

五、外型及安裝尺寸
二元件 外型：長×寬×高 1150mm*1000mm*1200mm

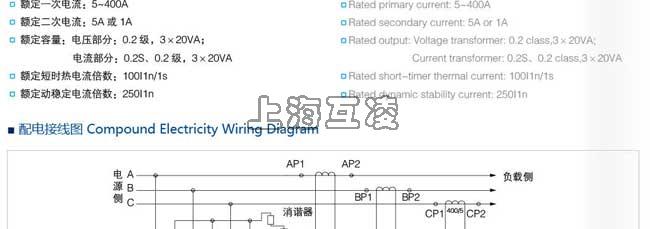

六、安裝與接線
1、高壓計量箱應水平安裝，桿上安裝高度不應低于地面300mm，電度表應垂直，不得任意傾斜。
2、高壓計量箱電源端（一次進線側）必須安裝相應電壓等級的氧化鋅避雷器，其接地電阻≤10Ω，以防各種雷電過電壓、操作過電壓、工頻暫態過電壓，從而保護線路中的電器及用電設備。
3、接線，應辨明電網電源的相序A、B、C與高壓電能計量箱，導電桿的相序A、B、C各相分別對應連接（必須正相序），P1進線，P2出線。
4、雙變比接法：
改變二次接線：接S1—S2為小量程變比（S3空頭），接S1—S3為大量程變比（S2空頭）。
5、單變比時，電流互感器二次S2與電壓互感器二次b連接接地，電流互感器二次改變雙變比用小變比時，S2與電壓互感器b連接接地（S3空頭）；用大變比時，S3與電壓互感器b連接接地（S2空頭）。
七、維護與質量保修
1、使用時看電能表有無逆相序現象，如有逆相序現象，調一次接線或二次接線改變?yōu)檎嘈颉?/p>
2、計量箱用段時間后應檢查接線螺絲是否有松動現象，如有松動現象將螺絲擰牢。
3、在運行中的高壓電能計量箱，必須定期檢查變壓器油，最好每年檢查一次，若發現缺油或有劣化跡象，即應補充過濾或更換新油。
4、本產品出售之日起12月內，在用戶完全遵守說明書規定要求、使用方法正確，并在產品鋁封完好的條件下，若發現不符合國家標準規定的要求時，本公司將給予免費修理或更換。保修期內造成的其它損失我公司不予負責；超過保修期或因用戶使用不當、自然災害等外界原因引起的事故，應由用戶負責；超過保修期產品發現故障，我公司負責維修，只收材料費，不收工時費。
八、運輸貯存與售后服務
1、本產品的運輸，需在包裝條件下進行。運輸過程中不應受到劇烈振動和撞擊，其運輸安裝貯存應符合JB/T15464——1995（儀器儀表安裝通用技術條件）貯存地方應干燥通風，環境溫度不超過-25~40℃，相對濕度不超過85%，空氣中無腐蝕性氣體和霉菌。
2、本產品如在保修期內出現問題，請用戶不要自行打開箱體、表箱，要保持整體狀態，否則我公司不予保修。
3、我公司生產的產品在運行中出現問題，我公司自接到通知起，本省兩天內維修人員到達現場，外省根據路程遠近適當延長。
JLS高壓電力計量箱 本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
JLS高壓電力計量箱常用型號有，JLS-6油式高壓計量箱，JLS-10油式電力計量箱，JLS-35油式高壓電力計量箱，JLSZW-6干式電力計量箱，JLSZW-10干式電力計量箱，JLS-35干式電力計量箱，JLSZF干式雙繞組帶負控計量箱，二元件等同于三相三線，三元件等同于三相四線。
JLS高壓計量箱型號含義說明

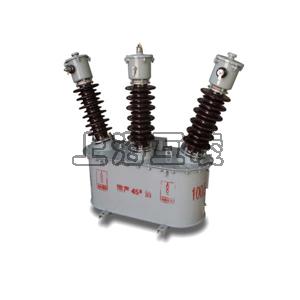

產品名稱：JLS-35電壓互感器
型號：JLS-35
聲明：本頁JLS-35電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
