JLSJ-35電壓互感器

一、JLSJ-35高壓計量箱性能概述

JLSJ-35電壓互感器適用于額定頻率50HZ、額定電壓35KV戶外電力系統中作電能計量;也可按用戶要求提供二次各種電壓及不等容量的開關電源。以便實現高壓預付費計量功能，產品密封性能優越，采用真空波紋管膨脹器裝置，徹底杜絕了油與空氣接觸造成的惡化問題。互感器三防性能好，等級高，可為用戶提供0.2S級各種變比及雙變比的產品。高壓瓷套采用防污等級為IV級的設計，爬電比距大，耐污染與潮濕，一次及二次防護嚴密，防竊電能力強。

互感器結構合理，體積小、重量輕，適宜任何位置，任意方向安裝。并且每項產品有單獨的電壓、電流互感器，有效的防止了因三相負荷不平衡而造成的少計量的現象。

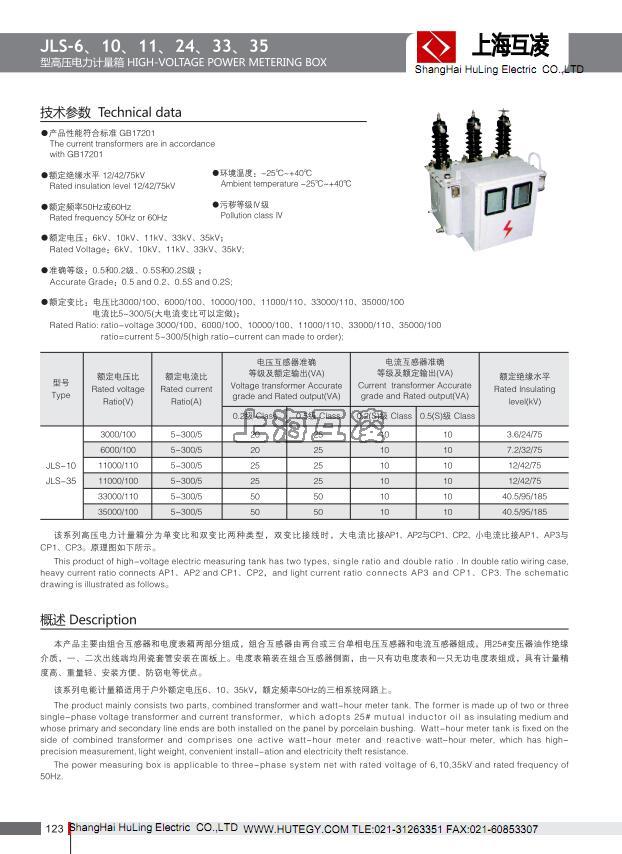

二、JLSJ-35高壓計量箱技術參數

1.產品符合GB17201組合互感器相應標準。

2.額定絕緣水平35KV:40.5/80/200KV

3.額定電壓比：準確組合及相應額定二次輸出，見表：

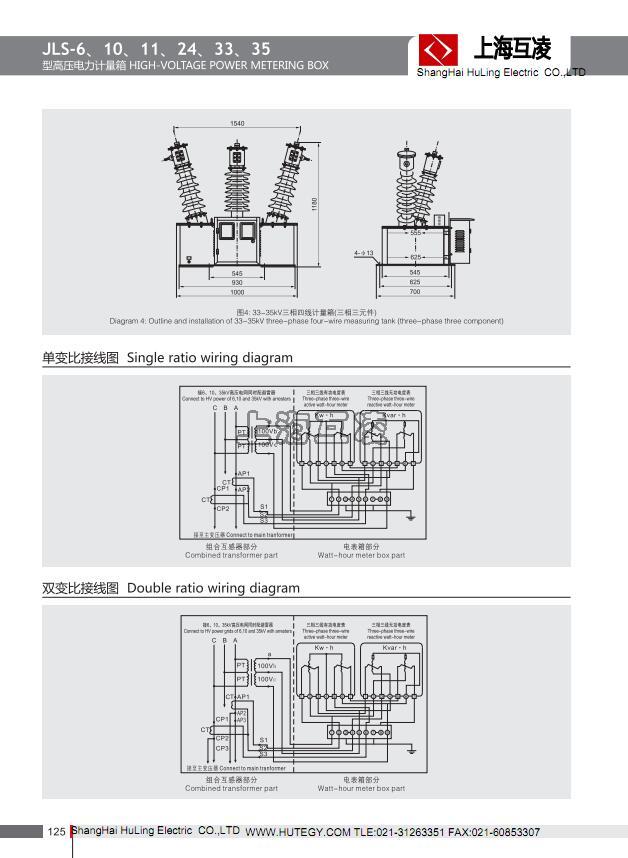

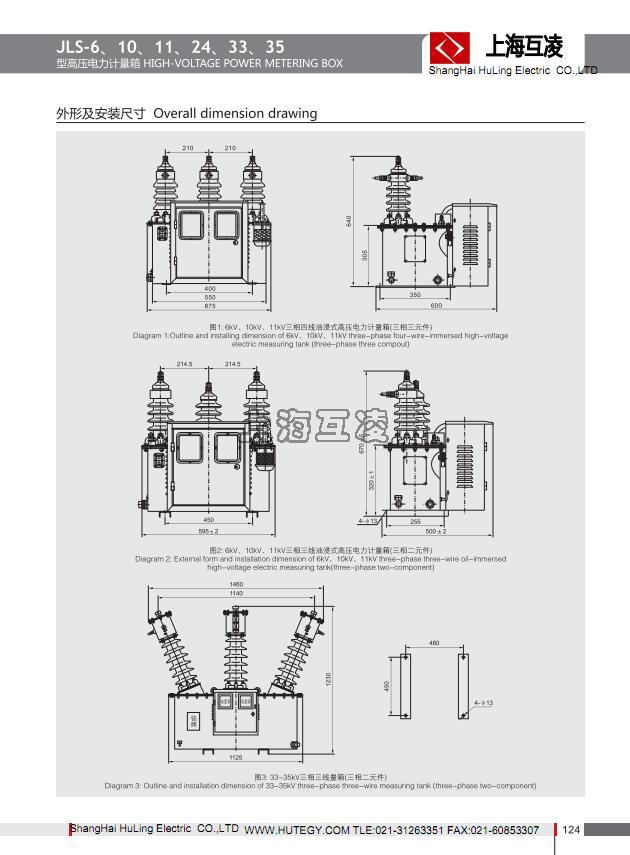

三、JLS-35高壓計量箱外形及安裝尺寸

 四、運輸及安裝需求

1.運輸過程中主體、表箱不得翻轉傾斜，并要采取防震措施。若需起吊時必須水平起吊。

2.在投入運行前應檢查互感器，核對操作元件的額定電壓，額定電流與實際情況相符。

3.產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放時應定期檢查環境是否符合要求，各部件是否完整。

油浸式電力計量箱JLS-6,JSL-10,JLS-35產品主要由組合互感器和電度表箱兩部分組成，組合互感器由兩臺或三臺單相電壓互感器和電流互感器組成，用25#變壓器油作絕緣介質，一、二次出線端均用瓷套管安裝在面板上。電度表箱裝在組合互感器側面，由一只有功電度表和一只無功電度表組成，具有計量精度高、重量輕、安裝方便、防竊電等優點。該型電能計量箱適用于戶外額定電壓6、10、35KV、額定頻率50HZ的三相系統線路上。

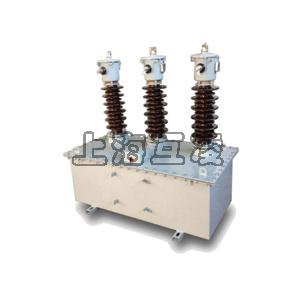

產品名稱：JLSJ-35電壓互感器

型號：JLSJ-35
