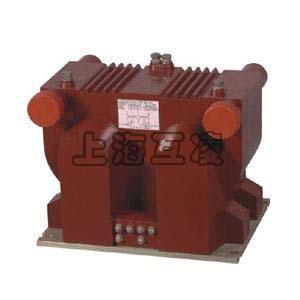

JSZVR-10W電壓互感器
-
-
- 名稱：JSZVR-10W電壓互感器
- 型號：JSZVR-10W
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上海互特電氣有限公司成立以來始終以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
JSZVR-10W電壓互感器
JSZVR-10W電壓互感器概述
JSZVR-10W電壓互感器采用環氧樹脂澆注全封閉結構。JSZV一6，10R型是由兩臺全絕緣電壓互感器組成“V”式接線，一次繞組帶有熔斷器保護，二次輸出為100V做測量使用，另外帶有110V 220V輸出電壓端子作操動機構電源。電源容量為1100VA。熔斷器裝在一次端子內部。JSZVR一10W型是由兩臺單相電壓互感器分別帶有熔斷器澆注為一體，一次端子與二次端子分別引出。用戶可根據需要接成V式三相電壓互感器，亦可兩臺單獨使用，互不影響。熔斷器裝在一次端子內部，更換時，在停電情況下，不用拆除一次外部接線，非常方便，快捷。正常產品二次輸出為100V。亦可根據需要分別事有110V、220V控制電源，電源容量為1100VA。
JSZVR-10W電壓互感器技術表
●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；
| 型號 | 額定電壓比(V) | 額定二次輸出 | 極限輸出(KV) | 額定絕緣水平(KV) | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JSZVR-3W | 3000/100 | 30 | 80 | 150 | 800 | 3.6/23/40 | ||||
| JSZVR-6W | 6000/100 | 7.2/32/60 | ||||||||
| JSZVR-10W | 100000/100 | 12/42/75 | ||||||||
| JSZVR-3W | 3000/100/100 | 20/20 | 40/40 | 400/400 | 3.6/23/40 | |||||
| JSZVR-6W | 6000/100/100 | 7.2/32/60 | ||||||||
| JSZVR-10W | 10000/100/100 | 12/42/75 | ||||||||
| JSZVR-10W | 10000/100/120 | 0.2/3---30/200 0.5/3---80/200 |
600/800 | 12/42/75 | ||||||
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
產品名稱：JSZVR-10W電壓互感器
型號：JSZVR-10W
聲明：本頁JSZVR-10W電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
