LAZBJ-10Q,LFZD2-10電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
| 額定電流比(A) | 準確級及額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |
| 0.2S 0.2 0.5 | 額定輸出(VA) | 準確級及準確限值系數 | |||
| 20/5 | 10 | 15 | 10P10 | 1.8 | 3.2 |
| 30/5 | 2.7 | 4.8 | |||
| 40/5 | 3.6 | 6.4 | |||
| 50/5 | 4.5 | 8 | |||
| 75/5 | 6.8 | 12 | |||
| 100/5 | 9 | 16 | |||
| 150/5 | 13.5 | 24 | |||
| 200/5 | 18 | 32 | |||
| 300/5 | 22.5 | 40.5 | |||
| 400/5 | 30 | 54 | |||
| 500/5 | 30 | 55 | |||
| 600/5 | 30 | 64 | |||
| 800-1000/5 | 40 | 72 | |||

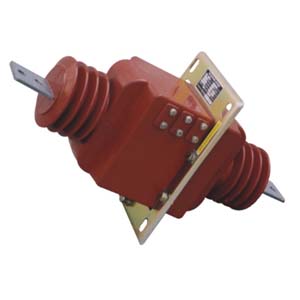

產品名稱：LAZBJ-10Q電流互感器
型號：LAZBJ-10Q
聲明：本頁LAZBJ-10Q電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
