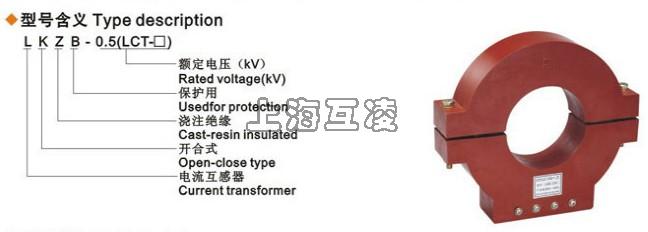

產品含義
零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。LCT-2 LBZK-0.5系列零序電流互感器是電纜型,開合式樹脂澆注成全密封；使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好、運行可靠、安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍廣泛，不僅適用于電磁型繼電保護，還能適用于電子和微機保護裝置。用戶可根據系統的運行方式，中性點有效接地或中性點非有效接地的不同，選用相適應的零序電流互感器。
1. 使用環境
環境溫度: -20℃~50℃；
相對濕度: ≤90%
大氣壓力: 80kpa~200Kpa；
2.交流電壓:66kV~4000kV；
3.零序電流：
一次側1~36A(36A以上定做，二次側20~30mA)
|

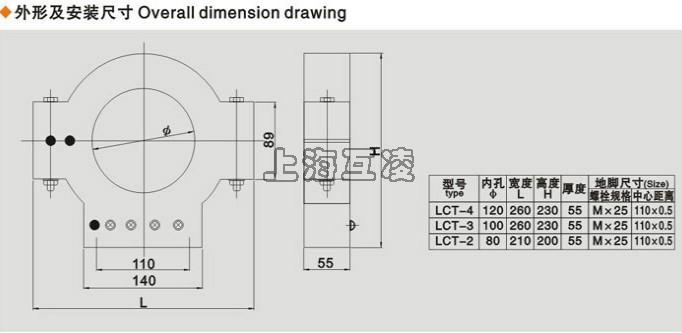

型號 |
內孔ΦD |
寬度L |
高度H |
厚度 |
安裝尺寸 |
|
|
螺栓規格 |
中心距離 |
|||||
|
LCT-7 |
Φ185 |
338 |
305 |
60 |
M8x25 |
105±0.5 |
|
LCT-4 |
Φ120 |
300 |
280 |
55 |
M8x25 |
105±0.5 |
|
LCT-3 |
Φ100 |
260 |
230 |
55 |
M8x25 |
105±0.5 |
|
LCT-2 |
Φ80 |
210 |
200 |
55 |
M8x25 |
105±0.5 |

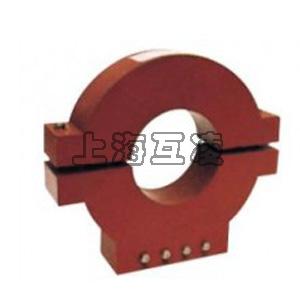

產品名稱：LCT-2零序電流互感器
型號：LCT-2
聲明：本頁LCT-2零序電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
