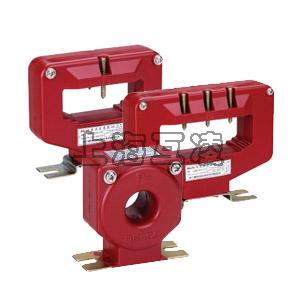

LMZ3-0.66電流互感器

LMZ3-0.66電流互感器概述

LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器該種電流互感器用于戶內，供額定頻率為50HZ，電壓為0.66KV及以下的交流線路中 測量電流、電能及繼電保護之用。

LMZ3-0.66型電流互感器結構特征

LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。
本型互感器二次繞組均勻繞制，漏磁很小，具有性能穩定，安裝方便等優點。

注意事項

電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

互感器使用條件

1、海拔高度不超過1000米
2、周圍環境溫度不高于+40攝式度,不低于-5攝式度
3、周圍空氣的相對濕度不大于85%(20攝式度)
4、安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質
注：1、流互感器一次孔為三排結構
2、容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應 10VA

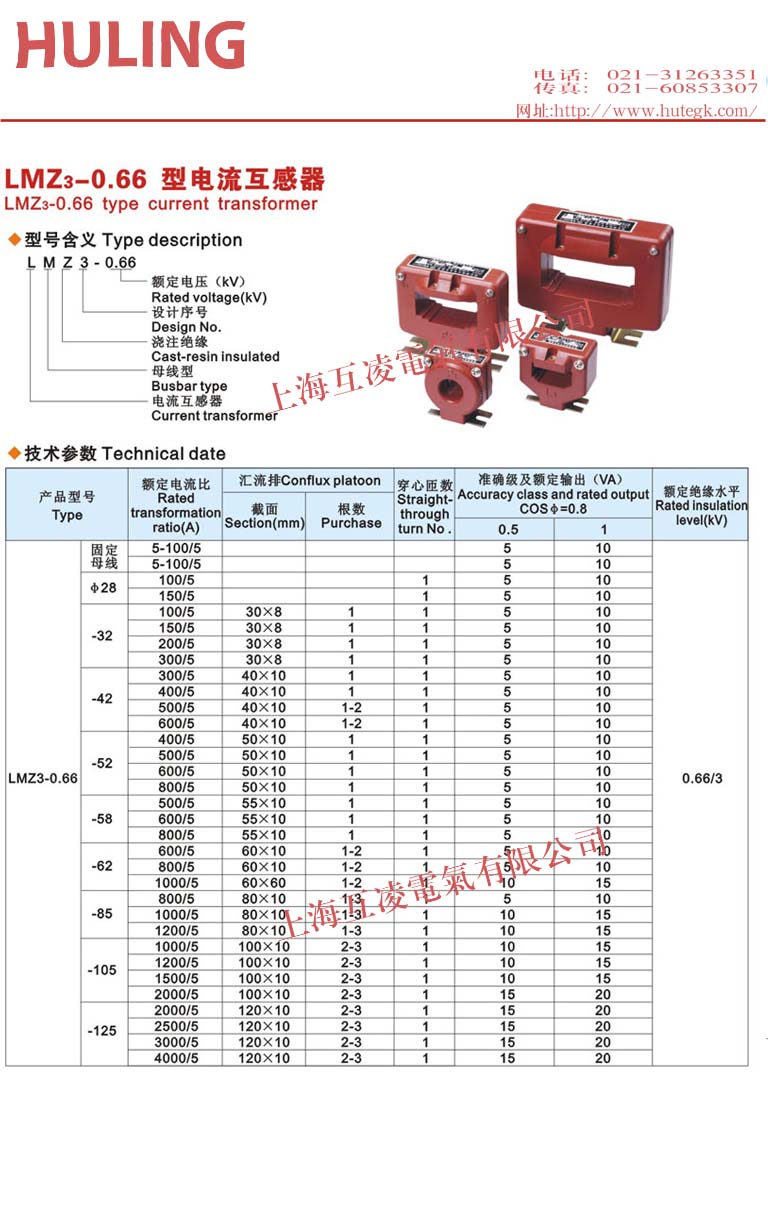

LMZ3-0.66電流互感器技術參數

準確級：0.5級
額定電壓：0.66KV
額定一次電流：5-3000A
額定二次電流：5A
額定負荷：（見表1）
允許在110% 額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象

產品名稱：LMZ3-0.66電流互感器

型號：LMZ3-0.66
