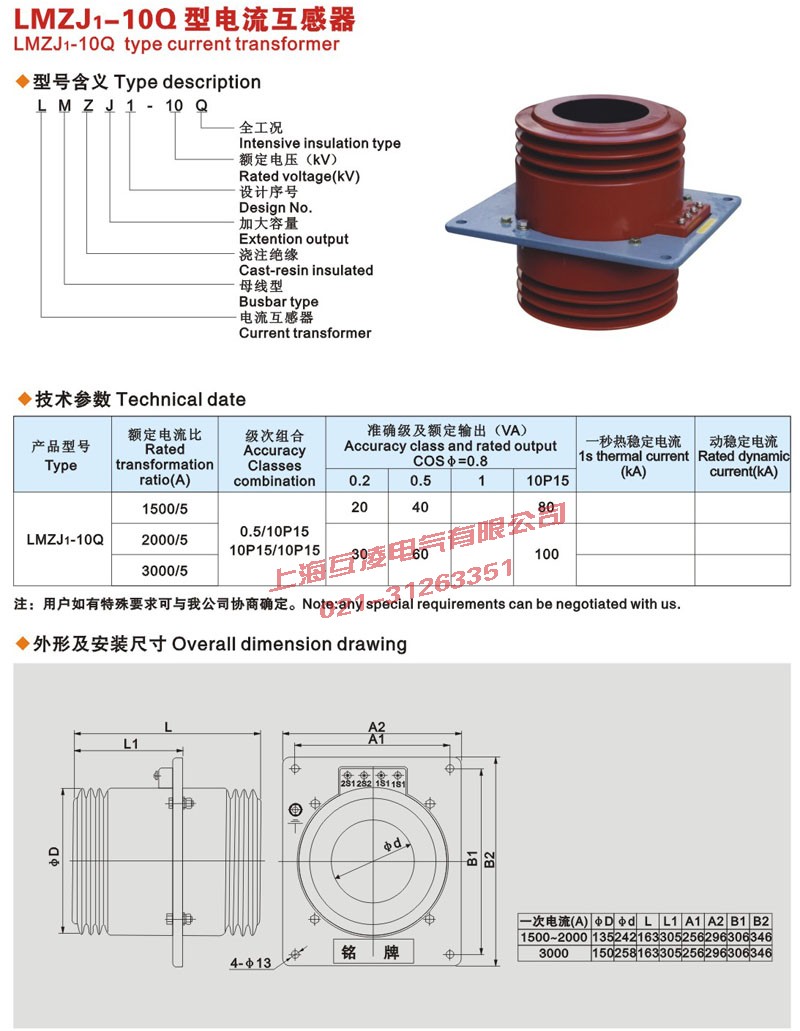

LMZJ1-10Q為環氧樹脂澆注絕緣母線式全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

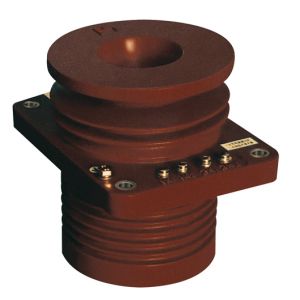

本系列電流互感器為環氧樹脂澆注絕緣全封閉母線式結構。鐵心為圓環形，二次繞組均勻地繞在鐵心，用環氧樹脂澆注成型，澆注體固定在穿墻安裝板上。
額定絕緣水平：12/42/75kV
負荷的功率因數：cosφ=0.8(滯后)
額定二次電流：5A(或1A.2A)
表面爬電距離：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；
| 產品型號 | 額定一次電流(A) | 額定二次輸出 | 準確級組合 | 穿心匝數 |
|
LMZ1-10 LMZ1-10Q |
300 | 5/15 | 0.2/10P10 | 1 |
| 10/15 | 0.5/10P10 | |||
| 400-1000 | 10/15 | 0.2(0.5)/10P10 | 1 |
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
產品名稱：LMZJ1-10Q電流互感器
型號：LMZJ1-10Q
聲明：本頁LMZJ1-10Q電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
