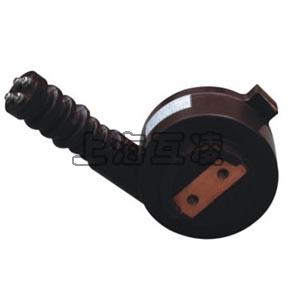

LRZ-10電流互感器

LRZ-10電流互感器適用于額定頻率50、60Hz額定電壓為35kV及以下戶內裝置的交流線路中作電流、電能測量及繼電保護之用.本系列產品是采用環氧樹脂一次性澆注成形的全封閉免維護產品。具有抗短路能力強、精度高等優點. 具有抗短路能力強、精度高等優點.

 結構簡介

電流互感器一次線圈和二次線圈為鏈形結構,。計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成.澆注體用螺栓固定在安裝底座上。澆注體上貼有銘牌。底板上有四個螺孔供用戶安裝使用。底板上有專用接地螺栓.

適用條件

1、設備種類：戶內

2、安裝地點的海拔不超過1000m；

3、環境溫度：-5—+40℃；

4、污穢等級：Ⅲ級5、氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質.

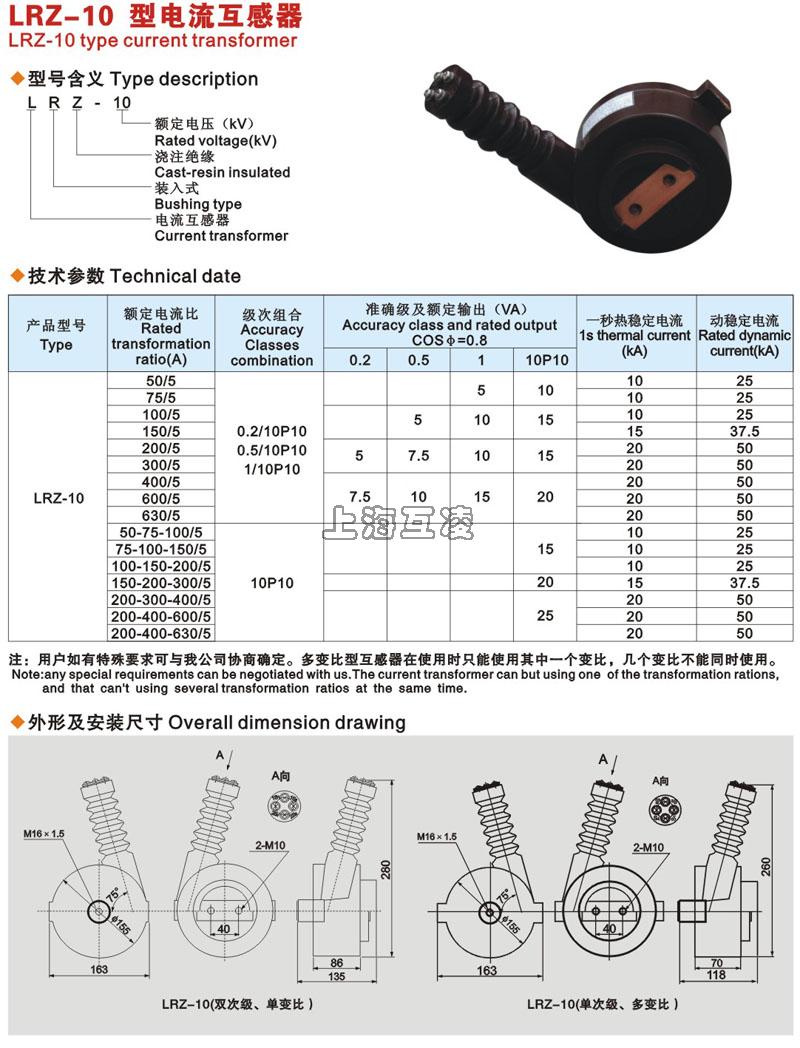

技術數據

1、產品符合IEC和GB1208-97《電流互感器》；

2、額定絕緣水平：40.5/95/200kV；

3、額定頻率：50、60Hz；

4、額定二次電流：1A、5A；

5、負荷功率因數：COSφ=0.8（滯后）；

6、產品允許在120%的額定電流下長期運行

產品名稱：LRZ-10電流互感器

型號：LRZ-10
