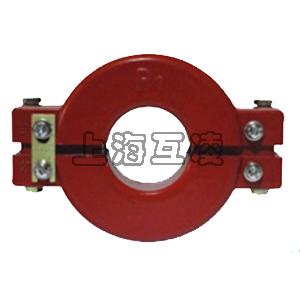

LXZK-0.5零序電流互感器

LXZK-0.5開合式零序電流互感器

一、概述：
本型零序電流互感器為戶內型、澆注式、開合式結構產品。適用于額定頻率為50HZ或60HZ，額定電壓10KV以下的電力系統中三相交流發電機、電動機的零序電流保護用。適用于中性點經小電阻接地系統，作接地保護之用，與DD-11/60等繼電器配用，作三相電纜接地故障的過電流保護之用，亦可配用智能保護裝置，為安裝方便采用開合式結構，海拔不超過1000m。

二、使用條件：

1.海拔高度不超過1000米；

2.周圍環境溫度不高于+40℃，不低于-5℃；

3.周圍空氣的相對濕度不大于85%（20℃）；

4.安裝場所無嚴重影響互感器絕緣的氣體、蒸汽，化學沉積、污穢及其他爆炸性和腐蝕性介質。

三、結構簡介:

該型LXZK-0.5零序電流互感器為不飽和環氧樹脂澆注、開合式結構，使產品安裝方便；導磁材料采用經退火處理的環形鐵芯；二次準確輸出電流供繼電器動作，以達到保護的目的。

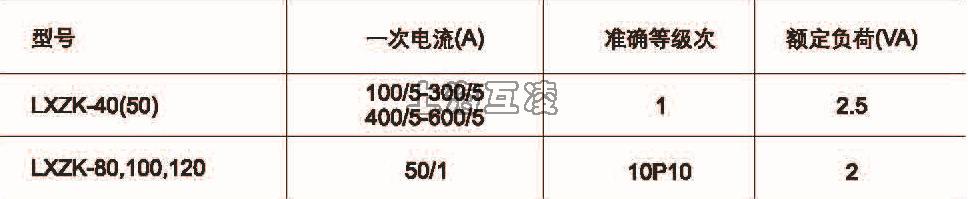

四、主要技術參數：

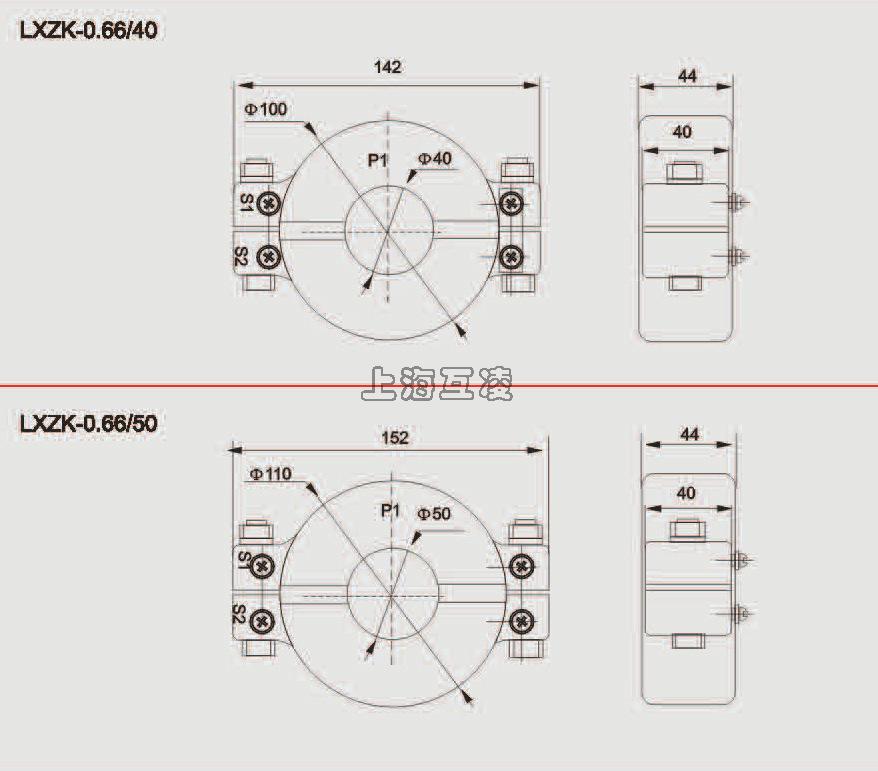

五、外形尺寸：

·產品執行標準：GB1208-1997《電流互感器》。 <br>

·額定電壓：500V。 <br>

·額定頻率：50Hz。 <br>

·額定二次電流值為5A和1A。 <br>

·絕緣耐熱等級：E級。 <br>

·互感器二次繞組對地的短時工頻耐壓為3kV/1min。 <br>

·安裝時互感器上下鐵心的接觸面搭接要求為：0.05mm塞尺在周邊只允許通過 5mm。搭接面應涂抹凡士林油防銹。

六、安裝

1、一體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器中孔；

2、組合式互感器安裝可隨時進行，具體安裝方法如下：

（1）拆下互感器“K1′”、“K2′”的聯接壓片；

（2）將互感器頂部兩條內六角螺栓松開拆下，互感器就分成兩部分；

（3）將互感器套在電纜上，把兩個接觸面擦拭干凈，薄薄地涂上一層防銹油，對好互

     感器兩部分然后擰上內六角螺栓，互感器兩部分要對齊以免影響性能。

（4）將聯接片固定在“K1′”、“K2”上；

（5）組合式互感器上下兩部分不可與其它互感器交換。

七、訂貨須知

1、產品型號，內孔直徑；

2、一次零序電流，二次電流（或電流比）；

3、二次負荷容量或負載阻抗；

4、準確級、準確限值系數（如果需要）；

5、安裝方式如不做要求，所發產品將默認組合式。

產品名稱：LXZK-0.5零序電流互感器

型號：LXZK-0.5
