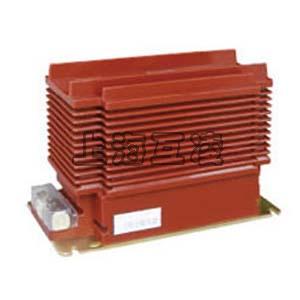

LZZB9-24/220B/4電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品
本型電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。
1 額定絕緣水平：40.5/95/185 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
6、可按用戶定制非標產品。
| 額定一次電流(A) | 額定二次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)(kA) |
| 20 | 5 | 0.2/10P10 0.2/10P20 0.5/10P10 0.5/10P20 10P10/10P10 10P20/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 0.2/10P10/10P20 0.5/10P10/10P10 0.5/10P10/10P20 |
20/50 20/25 50/50 50/25 50/50 25/25 15/50/50 15/50/25 15/25/50 15/25/25 50/25/50 50/25/25 |
1.3 | 3.25 |
| 30 | 2 | 5 | |||
| 40 | 3 | 7.5 | |||
| 50 | 4.5 | 11.5 | |||
| 75 | 6 | 15 | |||
| 100 | 9 | 22.5 | |||
| 150 | 12 | 30 | |||
| 200 | 18 | 45 | |||
| 300 | 24 | 60 | |||
| 400 | 36 | 90 | |||
| 600 | 48 | 120 | |||
| 800 | |||||
| 1000 | |||||
| 1200 | |||||
| 1500 |
電流互感器的常見故障往往與制造缺陷有關，具體如下：
1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。
上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。
5) -次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。
產品名稱：LZZB9-24/220B/4電流互感器
型號：LZZB9-24-220B-4
聲明：本頁LZZB9-24/220B/4電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
