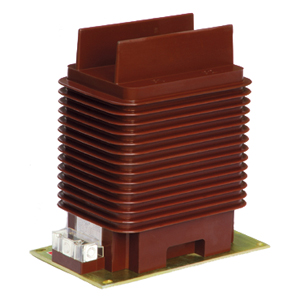

LZZBJ9-36/250W2G1電流互感器

LZZBJ9-36/250W2G1電流互感器概述

LZZBJ9-36/250W2G1電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。 特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。

LZZBJ9-36/250W2G1電流互感器技術參數(戶內)

引用標準 GB1208-2006《電流互感器》
IEC69944-1：2003《互感器 第1部分：電流互感器》
GB311.1-1997《高壓輸變電設備的絕緣配合》
JB/T5356-2002《電流互感器試驗導則》
電氣性能
額定電壓:35 kV
額定頻率:50 Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20～2000A
額定二次電流:5或1A
局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
環境條件
使用環境: 戶內
環境溫度: -5～40 ℃
24h內相對濕度平均值: ≤95%
1月內相對濕度平均值: ≤90%
額定海拔高度:≤1000m
防污穢等級: Ⅱ

原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）
電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量?jī)x表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。
電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
Kn=I1n/I2n
電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

產品名稱：LZZBJ9-36/250W2G1電流互感器

型號：LZZBJ9-36-250W2G1
