電壓互感器分類

電壓互感器可以按以下5種條件進行分類： 　　

(1)按安裝地點可分為戶內式和戶外式。35kV及以下多制成戶內式;35kV以上則制成戶外式。 　　

(2)按相數可分為單相和三相式，35kV及以上不能制成三相式。 　　

(3)按繞組數目可分為雙繞組和三繞組電壓互感器，三繞組電壓互感器除一次側和基本二次側外，還有一組輔助二次側，供接地保護用。 　　

(4)按絕緣方式可分為干式、澆注式、油浸式和充氣式。干式電壓互感器結構簡單、無著火和爆炸危險，但絕緣強度較低，只適用于6kV以下的 戶內式裝置;澆注式電壓互感器結構緊湊、維護方便，適用于3kV～35kV戶內式配電裝置;油浸式電壓互感器絕緣性能較好，可用于10kV以上的戶外 式配電裝置;充氣式電壓互感器用于SF6全封閉電器中。 　　

(5)此外，還有電容式電壓互感器，電容式電壓互感器實際上是一個單相電容分壓管，由若干個相同的電容器串聯組成，接在高壓相線與地面 之間，它廣泛用于110kV～330kV的中性點直接接地的電網中。

高壓互感器是適用于1kv至220kv電力系統中將大電壓轉換成小電壓或將大電流轉換成小電流以便于測量、保護、使用的互感器，一般分為3kv、6kv、10kv、35kv、66kv、110kv、220kv，江蘇地區現試行24kv系統。 　　

其中10kv和220kv應用最為廣泛。二次輸入多為200V或100V或5A或1A。 　　

分類： 　　

按功能分： 　　

電壓互感器：電壓互感器型號有JDZ等系列 　　

電流互感器：如LZZB系列 　　

按照填充材料分： 　　

油式互感器：內部填充為絕緣油 　　

干式互感器：內部填充為環氧樹脂 　　

按照封閉等級： 　　

半封閉互感器：如羊角形的JDZ互感器，接線端子等部分露出來，其它部分被封閉。 　　

全封閉式互感器：全身被封閉起來。 　　

高壓互感器分類可能還不止這些，因為很多廠家都在研發新的產品。



　1、元件設備



　　三繞組變壓器：three-column transformer ThrClnTrans



　　雙繞組變壓器：double-column transformer DblClmnTrans



　　電容器：Capacitor



　　并聯電容器：shunt capacitor



　　電抗器：Reactor



　　母線：Busbar



　　輸電線：TransmissionLine



　　發電廠：power plant



　　斷路器：Breaker



　　刀閘(隔離開關)：Isolator



　　分接頭：tap



　　電動機：motor



　　2、狀態參數



　　有功：active power



　　無功：reactive power



　　電流：current



　　容量：capacity



　　電壓：voltage



　　檔位：tap position



　　有功損耗：reactive loss



　　無功損耗：active loss



　　功率因數：power-factor



　　功率：power



　　功角：power-angle



　　電壓等級：voltage grade



　　空載損耗：no-load loss



　　鐵損：iron loss



　　銅損：copper loss



　　空載電流：no-load current



　　阻抗：impedance



　　正序阻抗：positive sequence impedance



　　負序阻抗：negative sequence impedance



　　零序阻抗：zero sequence impedance



　　電阻：resistor



　　電抗：reactance



　　電導：conductance



　　電納：susceptance



　　無功負載：reactive load 或者QLoad



　　有功負載: active load PLoad



　　遙測：YC(telemetering)



　　遙信：YX



　　勵磁電流(轉子電流)：magnetizing current



　　定子：stator



　　功角：power-angle



　　上限:upper limit



　　下限：lower limit



　　并列的：apposable



　　高壓: high voltage



　　低壓：low voltage



　　中壓：middle voltage



　　電力系統 power system



　　發電機 generator



　　勵磁 excitation



　　勵磁器 excitor



　　電壓 voltage



　　電流 current



　　母線 bus



　　變壓器 transformer



　　升壓變壓器 step-up transformer



　　高壓側 high side



　　輸電系統 power transmission system



　　輸電線 transmission line



　　固定串聯電容補償fixed series capacitor compensation



　　穩定 stability



　　電壓穩定 voltage stability



　　功角穩定 angle stability



　　暫態穩定 transient stability



　　電廠 power plant



　　能量輸送 power transfer



　　交流 AC



　　裝機容量 installed capacity



　　電網 power system



　　落點 drop point



　　開關站 switch station



　　雙回同桿并架 double-circuit lines on the same tower



　　變電站 transformer substation



　　補償度 degree of compensation



　　高抗 high voltage shunt reactor



　　無功補償 reactive power compensation



　　故障 fault



　　調節 regulation



　　裕度 magin



　　三相故障 three phase fault



　　故障切除時間 fault clearing time



　　極限切除時間 critical clearing time



　　切機 generator triping



　　高頂值 high limited value



　　強行勵磁 reinforced excitation



　　線路補償器 LDC(line drop compensation)



　　機端 generator terminal



　　靜態 static (state)



　　動態 dynamic (state)



　　單機無窮大系統 one machine - infinity bus system



　　機端電壓控制 AVR



　　電抗 reactance



　　電阻 resistance



　　功角 power angle



　　有功(功率) active power



　　無功(功率) reactive power



　　功率因數 power factor



　　無功電流 reactive current



　　下降特性 droop characteristics



　　斜率 slope



　　額定 rating



　　變比 ratio



　　參考值 reference value



　　電壓互感器 PT



　　分接頭 tap



　　下降率 droop rate



　　仿真分析 simulation analysis



　　傳遞函數 transfer function



　　框圖 block diagram



　　受端 receive-side



　　裕度 margin



　　同步 synchronization



　　失去同步 loss of synchronization



　　阻尼 damping



　　搖擺 swing



　　保護斷路器 circuit breaker



　　電阻：resistance



　　電抗：reactance



　　阻抗：impedance



　　電導：conductance



　　電納：susceptance



　　導納：admittance



　　電感：inductance



　　電容: capacitance

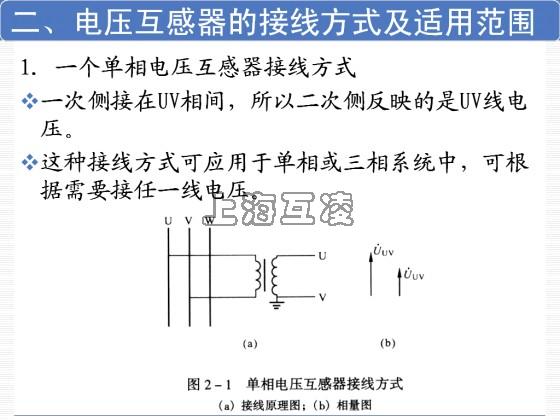

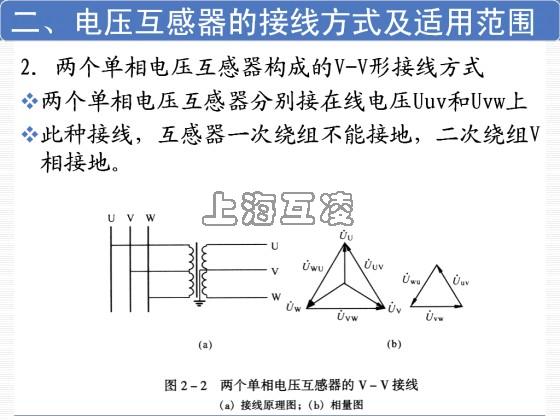

明天我討論下電壓互感器的接線方式有幾種？
