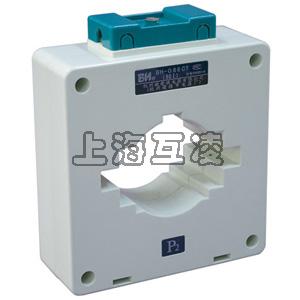

BH-0.66電流互感器

本頁摘要：

  BH-0.66 電流互感器主要用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。產品為塑殼式電流互感器，廣泛應用于成套柜體中，其安裝方法可采用母排固定和底板固定安裝方法，適合任意方向安裝，一次導線可為母排或電纜。 符合標準：GB 1208，并通過CE認證和俄羅斯PCT認證。

產品優點：

  BH-0.66互感器可以其主要采用阻燃ABS PC工程塑料注塑而成 其優點是：

1.生產效率很高

2.外型美觀

3.安裝方便

4.耐高溫

缺點：

  相對樹脂澆注使用壽命短,導磁材料采用經退火處理的環形鐵芯，以保證產品0.2或0.5級的精度；

0.2S或0.5S級者采用超導磁材料，使產品能在一次電流1%-120%寬負荷下準確的計量電能。

一次為：P1、P2，二次為S1,S2當一次電流由P1流向P2時，二次電流由S1經外部回路流向S2即為減極性。

一、概述

  BH-0.66電流互感器為戶內型，塑料外殼，全封閉產品。適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流監測和保護用。

產品符合IEC60044-1；2003及GB1208-2006，<電流互感器>標準。廣泛用于成套柜體，其安裝方法可采用母排固定和底板固定安裝方法，適合任意方向安裝，一次導線可為母排或電纜。

二、正常工作條件和安裝條件：

 1 海拔高度不超過1000米；
2 周圍環境溫度不高于+40攝式度，不低于-5攝式度
3 周圍空氣的相對濕度不大于85%(20攝式度)；
4 安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其他爆炸性和腐蝕性介質。
注：1 流互感器一次孔為三排結構。
2 容量小對應小電流比，容量大對應大電流比；如5-10對應100-600/5，600/5對應10VA，100/5對應10VA

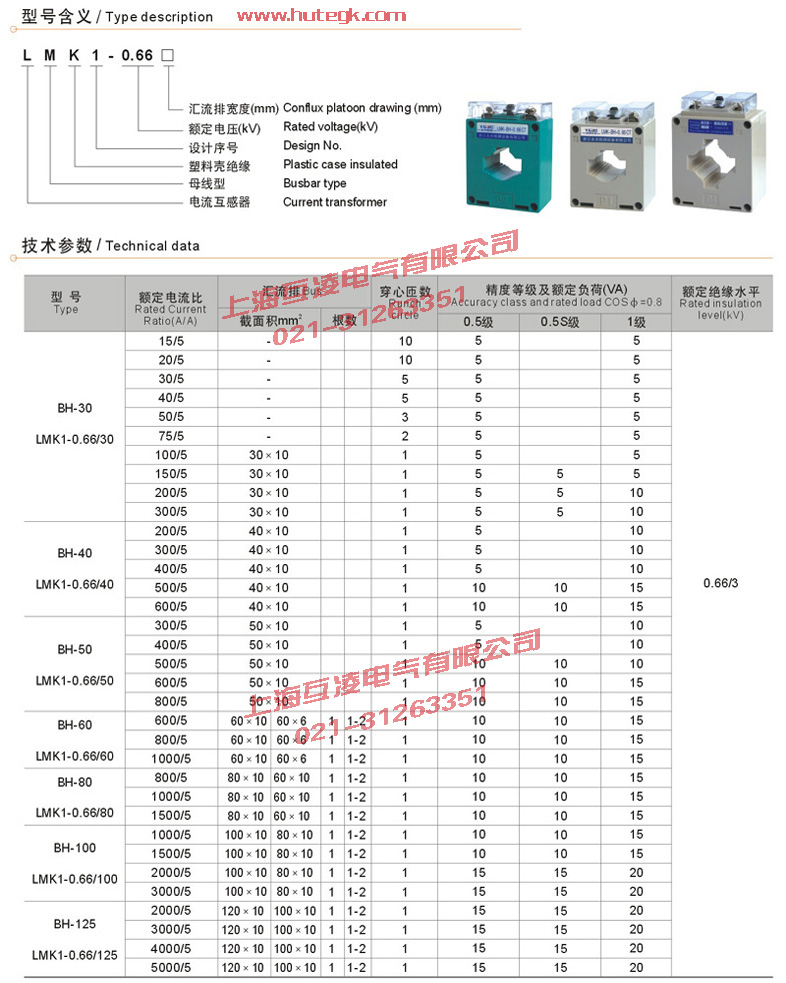

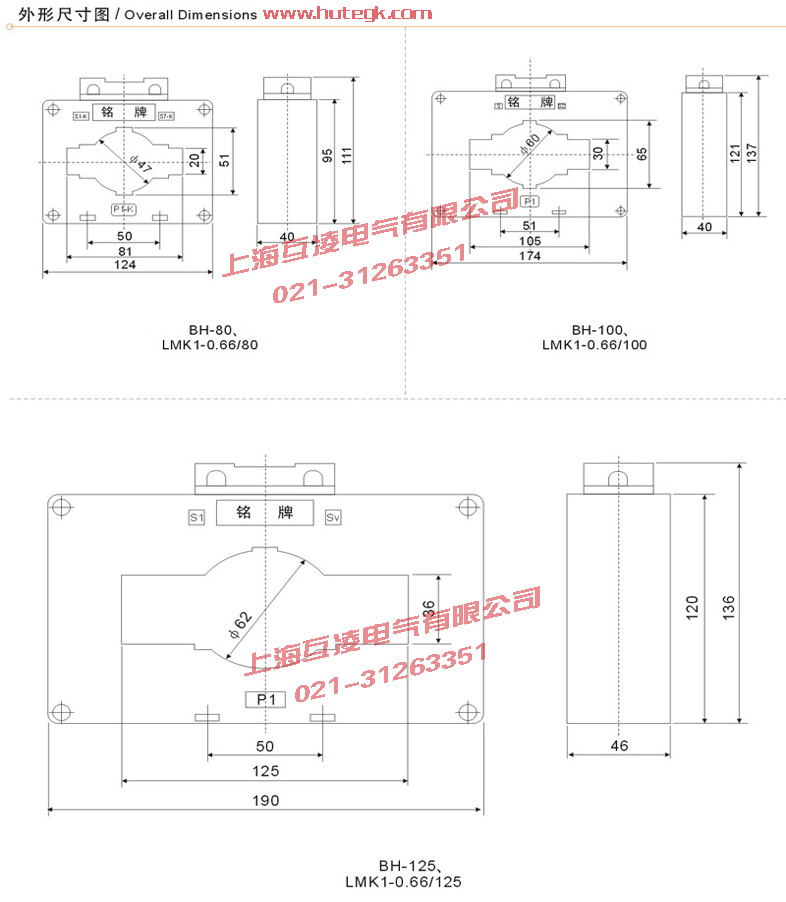

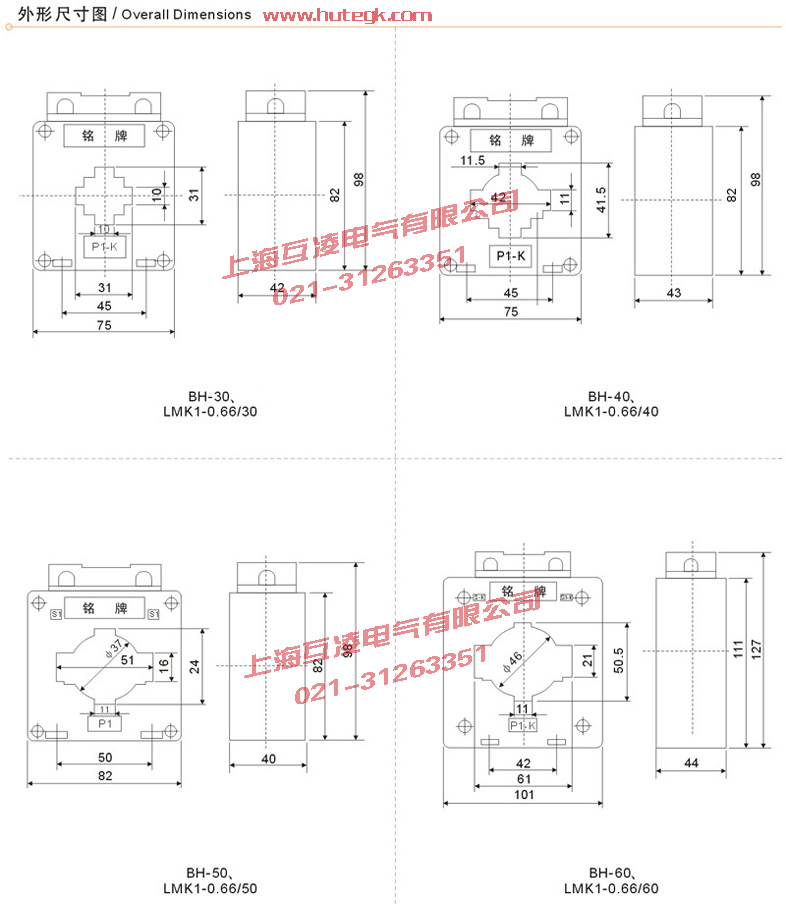

三、BH-0.66外形尺寸圖，參數，規格表

產品總結：

   外形及安裝尺寸 用戶在訂貨時，需提供以下信息：

5.1 產品型號及窗口寬度；

5.2 額定電流比；

5.3 額定輸出及相應準確級；

例如：訂貨BH(SDH)-0.66Ⅱ型，窗口寬度為40mm，額定電流比200/5A、額定輸出5VA、準確級0.5級的互感器。

訂貨代號為：BH(SDH)-0.66,40Ⅱ 200/5A 5VA 0.5級。

5.4 如有特殊要求時，可與廠家協商定制

相關BH-0.66電流互感器接法可以到本站接線圖查閱，或者來電聯系我。

產品名稱：BH-0.66電流互感器

型號：BH-0.66
