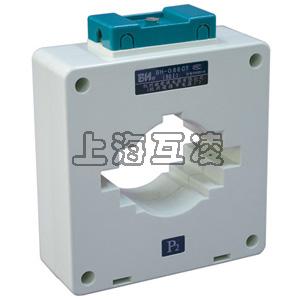

低壓電流互感器

低壓互感器是工業上用于1KV以下，36V以上交流互感器。包含低壓電流互感器及低壓電壓互感器兩種。

低壓電流互感器特點

一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級； 所用鐵芯經過高真空熱處理，性能優良，精度穩定； 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀； 安裝方便，可采用彎片固定，壓盤固定； 結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。

低壓電流互感器性能指標

準確度：1%、0.5%、0.2%
一次電流：5A～5000A
二次電流：5A
隔離耐壓：AC 3.0kV/1min
環境溫度：－30℃～70℃
海拔高度：≤3000m
相對濕度：10%～95%
結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式
外殼材料：阻燃塑料（白色）
隔離：一次對二次對外殼

低壓電流互感器注意事項

互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。
低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

低壓電流互感器：低壓互感器的品種較為繁多 較為常見的為LMZ(含LMZJ)系列，LMK(含BH)系列，SDH系列，LQZ系列等，常用于0.5kv，0.66kv等電壓等級，精度為0.5級，0.5S級，0.2級，0.2S級等，一次輸入為20～6000A二次輸出為1A或5A，適用于測量或保護。
LMZ1-0.5 系列電流互感器供額定頻率為50Hz、額定電壓為0.5kV及以下的交流線路中作電流、電能測量或繼電保護用。本型互感器為澆注絕緣式，穿心母線型電流互感器,下部有底座，供固定安裝之用。
LMK-0.66系列產品適用于額定頻率50Hz，額定電壓0.66kV及以下電力系統中作電能計量、電流測量和繼電保護用。本型互感器用于戶內配電柜、箱內部型,電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線排通過用。
LMZ1-0.66系列電流互感器供額定頻率為50Hz、額定電壓為0.66kV及以下的交流線路中作電流、電能測量或繼電保護用。本型互感器為澆注絕緣式，穿心母排型電流互感器,上端有安裝螺絲供固定用。
SDH-0.66系列產品適用于額定頻率50Hz，額定電壓0.66kV及以下電力系統中作電能計量、電流測量和繼電保護用。本型互感器用于戶內配電柜、箱內部型,電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線排通過用。
LQZ(LQG)-0.66型電流互感器用于戶內，供額定電壓660V，額定頻率50Hz的交流電路中作電流、電能測量和繼電保護用。LQG(LQZ)-0.66電流互感器是為小電流(5~150A)免去用戶穿心多匝的麻煩而新開發的產品，具有用銅排布線能直接連接、安裝方便、容量大等特點。
低壓電壓互感器：低壓電壓互感器品種較少，較常見的為JDG系列型號，主要起到變壓器的作用為用電設備供電。

產品名稱：低壓電流互感器

型號：DYDL
