零序電流互感器

零序電流互感器簡介

電力行業使用的物品。零序電流互感器為單匝穿心式電流互感器，一般用與電力保護設備如：小電流接地選線裝置，微機消諧裝置等配套使用。

零序電流互感器概述

零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。
HS-LJK、HS-LXK系列零序互感器是電纜型,采用ABS工程塑料外殼、樹脂澆注成全密封；使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好、運行可靠、安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍廣泛，不僅適用于電磁型繼電保護，還能適用于電子和微機保護裝置。用戶可根據系統的運行方式，中性點有效接地或中性點非有效接地的不同，選用相適應的零序互感器。

零序電流互感器技術指標及使用環境

1、交流電壓0.4KV以上(電纜);
2、電網頻率50Hz;
3、同名端:一次由“L1”側穿入,二次為“K1”; 環境溫度：-10℃～40℃
·大氣壓力：80～110KPa
·空氣相對濕度：90%（25℃）、50%（40℃）

零序電流互感器作用原理

零序電流保護一般適合使用于TN接地系統。因為當發生一相接地時，對TN-S系統Id回路阻抗包括相線阻抗Z1，PE線阻抗ZPE和接觸阻抗Zf，即Zs=Z1+ZPE+Zf；對于TN-C系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN和接觸電阻Zf，即ZS=Z1+ZPEN+Zf；對于TN-C-S系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN，PE線阻抗ZPE和接觸電阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，產生的單相接地故障電流Id=220/ZS，明顯大于無故障時的三相不平衡電流，只要整定合適，就可檢測出發生接地故障時的零序電流，以切斷故障回路。而對IT系統，一般均是使用對供電可靠性要求較高、對單相接地不必要立即切斷供電回路、但需發出絕緣破壞監察信號、以維持繼續供電一段時間的工礦企業內的不配出中性線的三相三線配電線路。當單相接地時，該故障線路上流過的零序電流是全系統非故障系統電容電流之和，因而容易檢測出接地故障電流，故可用零序電流保護裝置來監察相對地第一次接地故障。TT接地系統常應用于工農業、民用建筑的照明、動力混合供電的三相四線配電系統中，常發現三相不平衡電流較大，當發生一相接地時，Id回路阻抗包括相線阻抗Z1，PE線阻抗ZPE，負載側接地電阻RA和電源側接地電阻RB，接觸阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障電流Id=220/ZS，由于RA+RB>>Z1+ZPE+Zf，且RA+RB數值一般均較大，很明顯TT系統的故障環路阻抗大，產生的單接故障電流Id，遠遠小于不平衡電流，很難檢測出故障電流，故不適用于TT接地系統。
對于零序電流保護的零序CT安裝，一定要符合有關工藝標準。對于IT接地系統，由于發生單相接地故障時，接地電流不僅可能沿著發生故障電纜的導體表面流回，而且也可能沿著非故障電纜的導體表面流回，故安裝時必須將電纜頭經零序CT接地，這樣才能保證故障相和非故障相的電容電流通過接地點，即能防止區外故障時保護裝置誤動作，又能保證故障時裝置可靠動作。對于IT接地系統，一般采用在中性線N上安裝零序CT，對在低壓側母排的零序CT必須安裝于中性線N與工作接地點（或重復接地）之間的母排上。如零序CT安裝于配電屏的N線母排上，由于配電屏金屬外殼一般直接與接地極相聯，當母線發生接地短路時，產生的故障電流Id將沿著配電屏金屬外殼→接地線→變壓器中性點流動，而不經過零序CT，達不到所要求實現的保護功能，這一點在現場施工時很容易疏忽。

安裝

整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。
·開口式互感器不受電纜敷設與否的限制，具體方法如下：
（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。
（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。
（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。
（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。
（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。

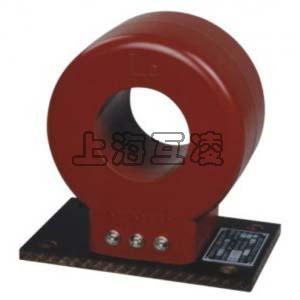

產品名稱：零序電流互感器

型號：LXDL
