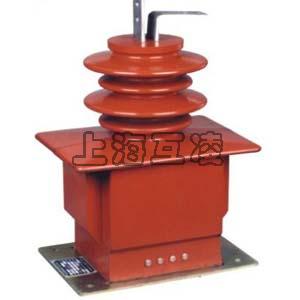

高壓電流互感器

高壓互感器是工業上用于1KV以上交流互感器。包含高壓電流互感器及高壓電壓互感器兩種。

高壓電流互感器特點

1、制造單位名及其所在地名或國名（出口產品），以及其他容易識別制造單位的標志、生產序號和日期；
2、互感器型號及名稱、采用標準的代號、計量許可標志及計量許可批號；
3、額定一次電壓及最高電壓Um（例如：額定電壓35kV，最高電壓 40.5kV）；
4、額定頻率（例如：50Hz）；
5、極性關系：所有標有P1、S1和C1的接線端子，在同一瞬間具有同一極性。
6、額定電流：一次額定電流（例如：500A），二次額定電流（5A或1A）；
7、額定絕緣水平；額定電壓因數和相應的額定時間；
8、絕緣耐熱等級；
9、二次繞組性能參數；二次繞組之間及對地絕緣的額定短時工頻耐壓3kV，二次繞組之間及對地的絕緣電阻應不低于100MΩ。繞組匝間絕緣應能承受額定短時工頻耐壓4.5kV（峰值）。
10、設備種類：戶內或戶外；
11、結構型式：油浸式或全封閉澆注式
12、儀表保安系數：FS≤10；
13、熱穩定和動穩定；熱穩定電流選取下列（短路持續時間為4s內）3.15，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100kA動穩定電流為熱穩定電流2.5倍。
14、額定輸出標準值5、10、15、20、25、30、40、50、60、75、80、100VA

高壓電流互感器性能指標

1、溫度-25~40℃；
2、海拔高度≤1000m；
3、地震烈度Ⅷ（8）度；
4、污穢等級：戶內不低于2級，戶外不低于3級；
5、戶內需考慮：（1）環境空氣無明顯灰塵、煙、腐蝕性氣體、蒸汽或鹽等污穢；（2）濕度條件：24h內測得的相對濕度平均值不超過95%；24h內水蒸氣壓力平均不超過2.2kPa；一個月內相對濕度平均值不超過90%；一個月內水蒸氣壓力平均不超過1.8kPa。
6、戶外需考慮：（1）24h期間測得的環境氣溫平均值不超過40℃；（2）日照輻射達到1000W/m2（晴天中午）時應予以考慮；（3）環境空氣可能有灰塵、煙、腐蝕性氣體、蒸汽或鹽污穢；（4）風壓不超過700Pa（相當于34m/s）；（5）應考慮出現凝露和降水。
7、特殊使用條件（另作考慮）

高壓電流互感器誤差限值

對保護用電流互感器，準確級以該準確級在額定準確限值一次電流下的最大允許復合誤差的百分數標稱，其后標以“P”表示保護。
額定準確限值一次電流是指電流互感器出廠時所標明的能保證復合誤差不超過該準確級允許值的最大電流，一般以準確限值系數標示，額定準確限值系數一般在其準確級后標出；所謂額定準確限值系數是指額定準確限值一次電流與額定一次電流之比。
5P20的含義為：該保護CT一次流過的電流在其額定電流的20倍以下時，此CT的誤差應小于±5％。
0.2級和0.2S級圴是針對測量用電流互感器，其最大的區別是在小負荷時，0.2S級比0.2級有更高的測量精度；主要是用于負荷變動范圍比較大，而有些時候幾乎空載的場合。
0.2S級和0.2級在各負載率下的電流誤差及相位誤差可參見GB1208-1997《電流互感器》，通過該國標圖表中的數據，可以清楚地看出在實際負荷電流小于額定電流的30%時，0.2S級的綜合誤差明顯小于0.2級電流互感器。

產品名稱：高壓電流互感器

型號：GYDL
