H-0.66電流互感器
-
-
- 名稱：H-0.66電流互感器
- 型號：H-0.66
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上?；ヌ仉姎庥邢薰境闪⒁詠硎冀K以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
產品描述

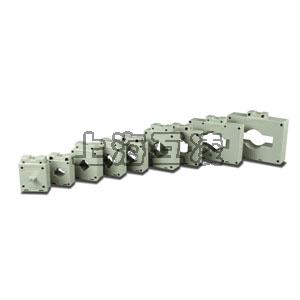

H-0.66電流互感器
產品特點：I型電流互感器,為方圓孔兼容型,主要使用于單,多根電纜或單根母排穿越,與電流表配套做電流檢測指示用。
二次可以為0.1A配例如：
25/0.1A ,30/0.1A,40/0.1A,50//0.1A,60/0.1A,75/0.1A,80/0.1A,100/0.1A,150/0.1A,200/0.1A,300/0.1A,400/0.1A
,500/0.1A,600/0.1A, 700/0.1A,800/0.1A,1000/0.1A,1200/0.1A,1500/0.1A,2000/0.1A,250/0.1A,3000/0.1A,4000/0.1A,5000/0.1A,

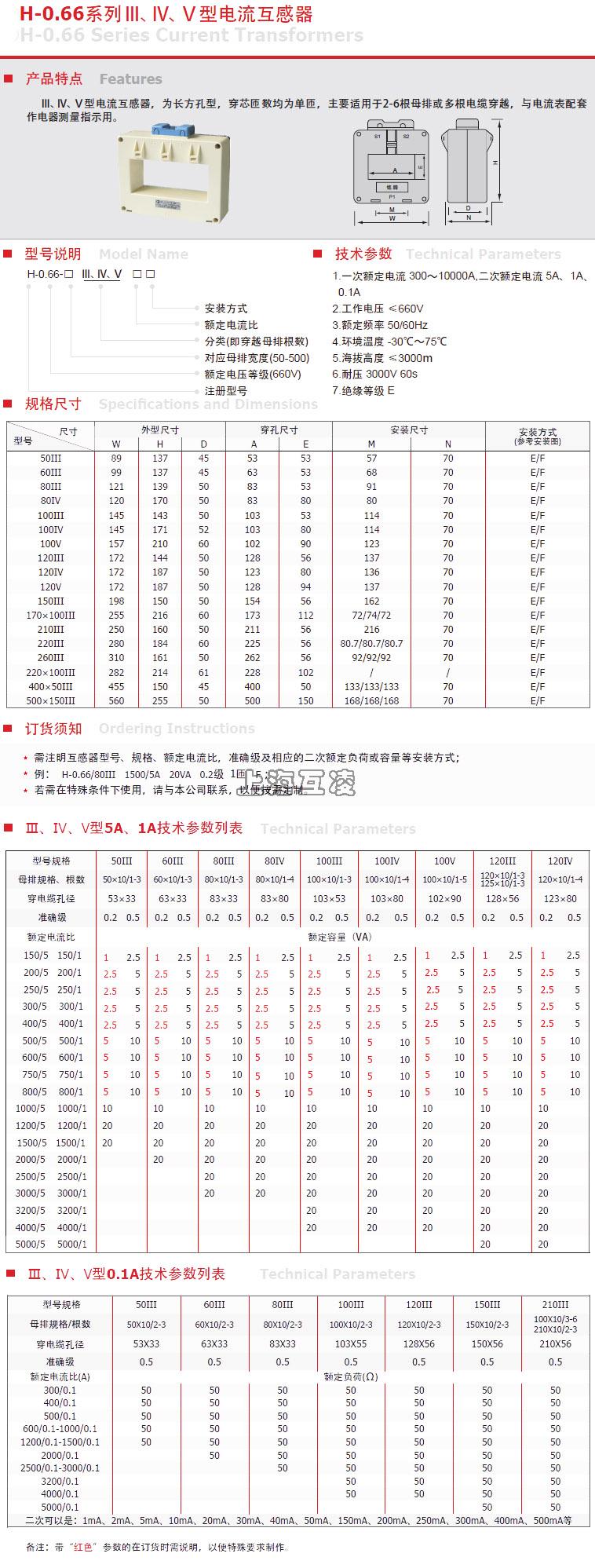

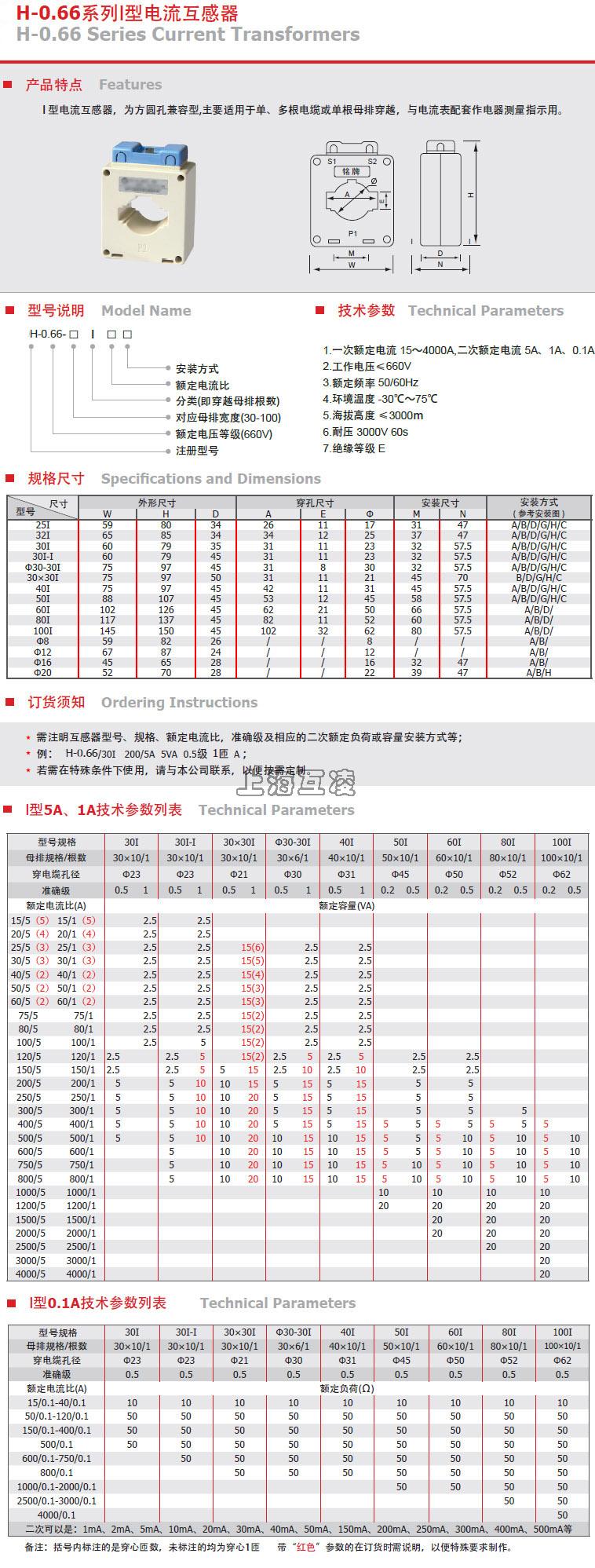

規格尺寸
| 規格 \ 尺寸 | 外型尺寸 | 穿孔尺寸 | 安裝方式 (參考安裝圖) | 技術參數一列表 | |||||
| W | H | D | M | N | 一次電流 | 二次電流 | 準確級及相應的二次輸出 | ||
| M8 | 68 | 79 | 35 | 39 | 57.5 | A/B/G/H/I | 1-100A | 5A、1A、0.1A | 2.5VA 0.5級/5VA 1級 |
| M10 | 77 | 97 | 50 | 49 | 70 | B/G/H/I | 0.5-200A | 5A、1A、0.1A | 10VA 0.5級/10VA 0.2級、15VA1級 |
| 30G | 88 | 103 | 47 | 58 | 57.5 | A/B/G/H/I | 1-400A | 5A、1A、0.1A | 10VA 0.5級/10VA 0.2級、15VA1級 |
規格尺寸
| 型號 \ 尺寸 | 外型尺寸 | 穿孔尺寸 | 安裝尺寸 | 安裝方式(參考安裝圖) | ||||
| W | H | D | A | E | M | N | ||
| 30II | 60 | 87 | 35 | 31.5 | 31.5 | 34 | 57.5 | A/B/D/G/H/C |
| 40II | 77 | 109 | 45 | 43 | 33 | 49 | 57.5 | A/B/E/F/G |
| 50II | 89 | 116 | 45 | 53 | 33 | 58 | 57.5 | A/B/E/F/G |
| 60II | 99 | 116 | 45 | 63 | 33 | 68 | 57.5 | A/B/E/F/G |
| 80II | 122 | 116 | 50 | 83 | 33 | 89 | 70 | A/E/F |
| 100II | 143 | 116 | 50 | 103 | 33 | 111 | 70 | A/E/F |
| 130II | 175 | 130 | 50 | 136 | 36 | 138 | 70 | E/F |
| 180II | 225 | 130 | 50 | 183 | 36 | 187 | 70 | E/F |
| 200II | 243 | 130 | 50 | 203 | 36 | 202 | 70 | E/F |
II型5A、1A技術參數列表
| 型號規格 | 30II | 40II | 50II | 60II | 80II | 100II | 130II | 180II | 200II |
| 母排規格/根數 | 30×10/1-2 | 40×10/1-2 | 50×10/1-2 | 60×10/1-2 | 80×10/1-2 | 100×10/1-2 | 130×10/1-2 | 180×10/1-2 | 200×10/1-2 |
| 穿電纜孔徑 | 31.5×31.5 | 43×33 | 53×33 | 63×33 | 83×33 | 103×34 | 103×36 | 183×36 | 203×36 |
| 準確級 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 |
| 額定電流比（A） | 額定容量（VA） | ||||||||
| 75/5 75/1 | 2.5 | ||||||||
| 100/5 100/1 | 2.5 | ||||||||
| 150/5 150/1 | 2.5 | 2.5 | 2.5 | ||||||
| 200/5 200/1 | 5 | 5 | 5 | 5 | |||||
| 250/5 250/1 | 5 | 5 | 5 | 5 | |||||
| 350/5 350/1 | 5 | 5 | 5 | 5 | 5 | ||||
| 300/5 300/1 | 5 | 5 | 5 | 5 | 5 | ||||
| 400/5 400/1 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 500/5 500/1 | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 600/5 600/1 | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |
| 750/5 750/1 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |
| 800/5 800/1 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |
| 1000/5 1000/1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 1200/5 1200/1 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 1250/5 1250/1 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 1500/5 1500/1 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 2000/5 2000/1 | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 2500/5 2500/1 | 20 | 20 | 20 | 20 | 20 | ||||
| 3000/5 3000/1 | 20 | 20 | 20 | 20 | 20 | ||||
| 4000/5 4000/1 | 20 | 20 | 20 | 20 | |||||
| 5000/5 5000/1 | 20 | 20 | |||||||
| 6300/5 6300/1 | 20 | ||||||||
II型0.1A技術參數列表
| 型號規格 | 30II | 40II | 50II | 60II | 80II | 100II | 130II | 180II | 200II |
| 母排規格/根數 | 30×10/1-2 | 40×10/1-2 | 50×10/1-2 | 60×10/1-2 | 80×10/1-2 | 100×10/1-2 | 130×10/1-2 | 180×10/1-2 | 200×10/1-2 |
| 穿電纜孔徑 | 31.5×31.5 | 43×33 | 53×33 | 63×33 | 83×33 | 103×34 | 103×36 | 183×36 | 203×36 |
| 準確級 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 額定電流比（A） | 額定負荷（Ω） | ||||||||
| 75/0.1-100/0.1 | 50 | 50 | |||||||
| 150/0.1-250/0.1 | 50 | 50 | 50 | ||||||
| 300/0.1-400/0.1 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| 500/0.1-1000/0.1 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 1200/0.1-1500/0.1 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| 2000/0.1 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| 2500/0.1-3000/0.1 | 50 | 50 | 50 | 50 | 50 | ||||
| 4000/0.1 | 50 | 50 | 50 | 50 | |||||
| 5000/0.1 | 50 | ||||||||
| 二次可以是：1mA 、2mA 、5mA 、10mA 、20mA 、30mA 、40mA 、50mA 、150mA 、200mA 、250mA 、300mA 、400mA 、500mA 等 | |||||||||
訂貨須知
• 需注明互感器型號、規格、額定電流比，準確級及相應的二次額定負荷或容量等；
• 需注明安裝方式；
• 若需在特殊條件下使用，請與本廠聯系，以便按需定制。可以替代DH-0.66電流互感器
產品名稱：H-0.66電流互感器
型號：H-0.66
聲明：本頁H-0.66電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
