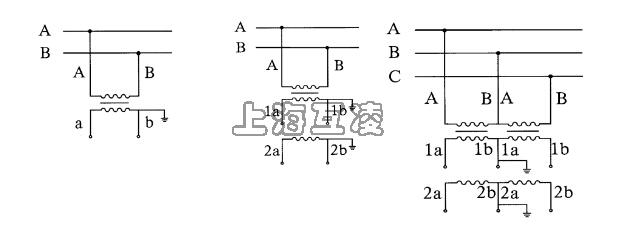

jdz-10電流互感器為單相雙線圈環氧樹脂澆注絕緣戶內型產品， 適用于額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用.本型電壓互感器為半澆注式，體積小，氣候適應性強?；ジ衅麒F芯采用優質冷軋硅鋼片疊裝成方型，露在空氣中。其一次、二次繞組同心地繞在一起，用環氧樹脂澆注成型，澆注體固定在金屬底板上。 一次繞組的出線端子為A、B，二次繞組的出線端子為a、b。 環氧樹脂澆注體下面涂有半導體漆，并與金屬底板、鐵芯相連，以改善電場的不均勻和電力線的畸變。 本型電壓互感器可用于單相及三相線路，當用于三相線路時，可用兩臺互感器接成V型,用于用于戶外真空斷路器
使用條件
1 使用場所：戶內；
2 環境溫度：－5℃～+40℃，日平均氣溫不超過+30℃；
3 海 拔：不超過1000m；
4 大氣條件：在無爆炸、無劇烈震動且無足以腐蝕金屬和破壞絕緣的塵埃或蒸氣的地方。

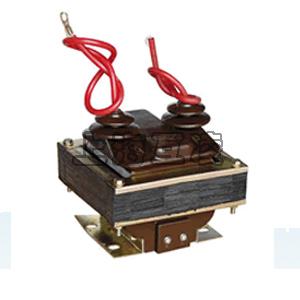

產品名稱：JDZ-10電流互感器

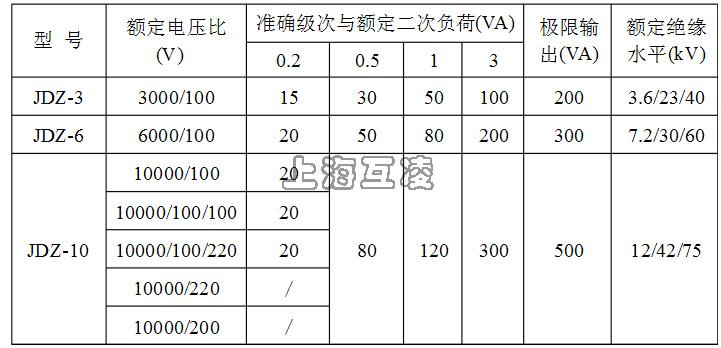

型號：JDZ-10
聲明：本頁JDZ-10電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
