本系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。
JDZ11-15電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平 |
| (VA) | (VA) | （kV） | |||
| JDZX11-15 | 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | 600 | 24/65/125 |
| 0.5/6P(3P) | 100/200 | ||||
| JDZX11-15G | 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | ||
| 0.5/6P(3P) | 70/200 |
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平 | |
| (VA) | (VA) | （kV） | ||||
| JDZ11-20 | 13.8/0.1 | 0.2 | 30 | 500 | 18/55/105 | |
| 15/0.1 | 0.5 | 80 | ||||
| 15.7/0.1 | 1 | 200 | ||||
| 20/0.1 | 24/65/125 | |||||
| JDZF11-20 | 13.8/0.1/0.1 | 0.2/0.2 | 20/20 | 300 | 18/55/105 | |
| 15/0.1/0.1 | 0.2/0.5 | 20/40 | ||||
| 15.7/0.1/0.1 | 0.5/0.5 | 40/40 | ||||
| 20/0.1/0.1 | 24/65/125 | |||||
| JDZX11-20G | 13.8/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 400 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80/100 | ||||
| 15.7/√3/0.1/√3/0.1/3 | ||||||
| 20/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZXF11-20G | 13.8/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 300 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20/40/100 | ||||
| 15.7/√3/0.1/√3/0.1/√3/0.1/3 | 0.5/0.5/6P(3P) | 40/40/100 | ||||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZX11-20 | 13.8/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 400 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80/100 | ||||
| 15.7/√3/0.1/√3/0.1/3 | ||||||
| 20/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZXF11-20 | 13.8/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 300 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20/40/100 | ||||
| 15.7/√3/0.1/√3/0.1/√3/0.1/3 | 0.5/0.5/6P(3P) | 40/40/100 | ||||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
1、局部放電水平符合GB1207《電壓互感器》標準。
2、污穢等級：Ⅱ級。
⑴按安裝地點可分為戶內式和戶外式。35kV及以下多制成戶內式；35kV以上則制成戶外式。
⑵按相數可分為單相和三相式，35kV及以上不能制成三相式。
⑶按繞組數目可分為雙繞組和三繞組電壓互感器，三繞組電壓互感器除一次側和基本二次側外，還有一組輔助二次側，供接地保護用。
⑷按絕緣方式可分為干式、澆注式、油浸式和充氣式。干式電壓互感器結構簡單、無著火和爆炸危險，但絕緣強度較低，只適用于6kV以下的戶內式裝置；澆注式電壓互感器結構緊湊、維護方便，適用于3kV～35kV戶內式配電裝置；油浸式電壓互感器絕緣性能較好，可用于10kV以上的戶外式配電裝置；充氣式電壓互感器用于SF6全封閉電器中。
⑸按工作原理劃分，還可分為電磁式電壓互感器，電容式電壓互感器和電子式電壓互感器。

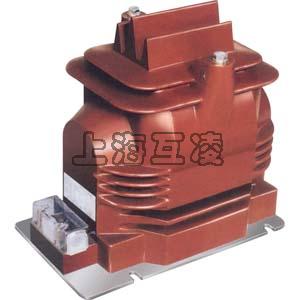

產品名稱：JDZ11-15電壓互感器
型號：JDZ11-15

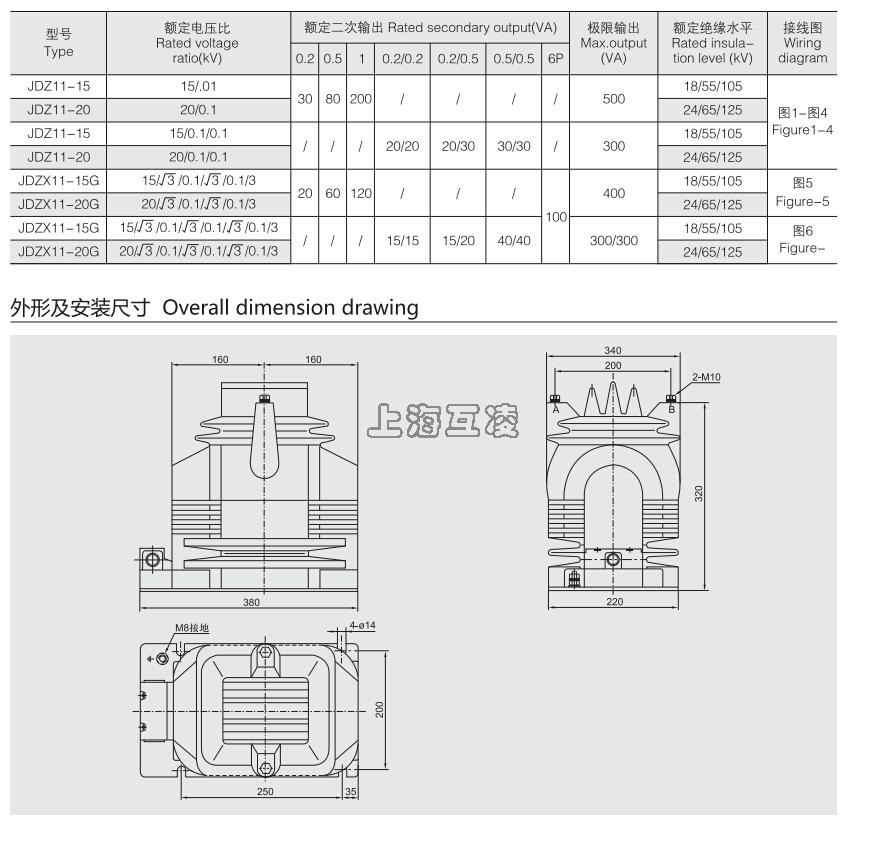

聲明：本頁JDZ11-15電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
