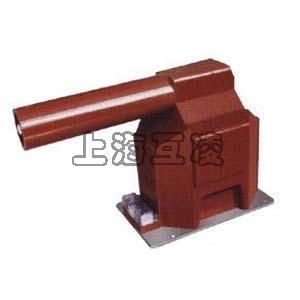

JDZX11-35R電壓互感器

名稱：JDZX11-35R電壓互感器
型號：JDZX11-35R
銷售熱線：021-31263351
QQ在線客服：919107474
公司承諾：上?；ヌ仉姎庥邢薰境闪⒁詠?lái)始終以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。

產品描述

JDZX11-35R電壓互感器

概述

JDZX11-35R電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

簡介

本型電壓互感器體積小、抗過電壓能力強，一次帶有熔斷器保護、熔斷器裝在互感器內部，直接避免因用戶配置熔斷器浪費開關柜的有效空間，其熔斷器的熔斷電流與互感器短路承受能力相匹配，能有效地保護互感器因電網出現故障時不被燒毀。

變比參數

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出(VA)	額定絕緣水平（kV）
			(VA)
JDZX11-35R	35/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	600	40.5/95/200
		0.5/6P(3P)	100/100
JDZXF11-35R	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	15/15/100	2×300	40.5/95/200
		0.2/0.5/6P(3P)	15/30/100
		0.5/0.5/6P(3P)	30/30/100

1、配用熔斷器型號為XRNP□-35型，0.5A,50kA
2、局部放電水平符合GB1207《電壓互感器》標準。

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

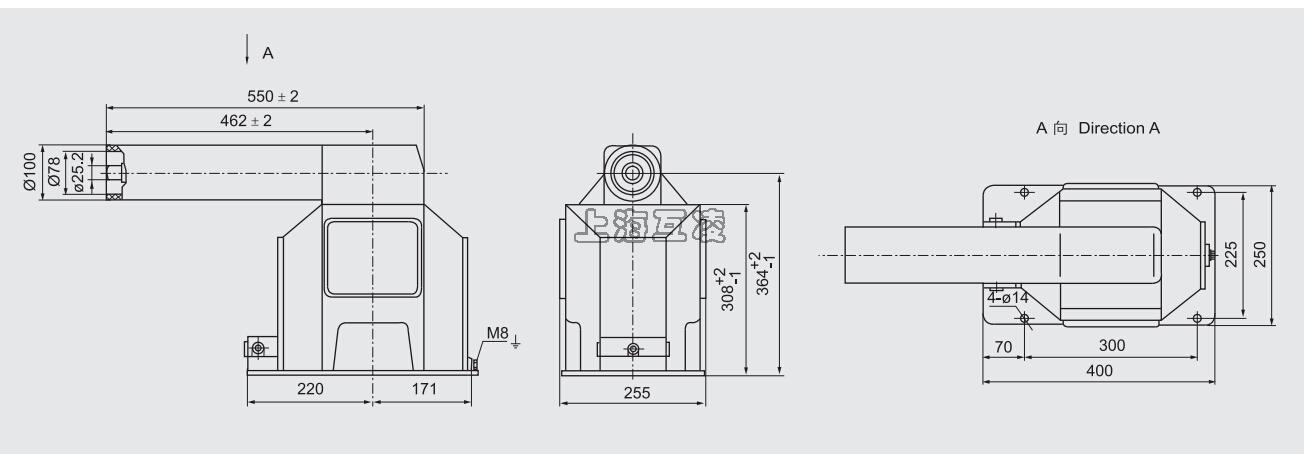

外形尺寸圖

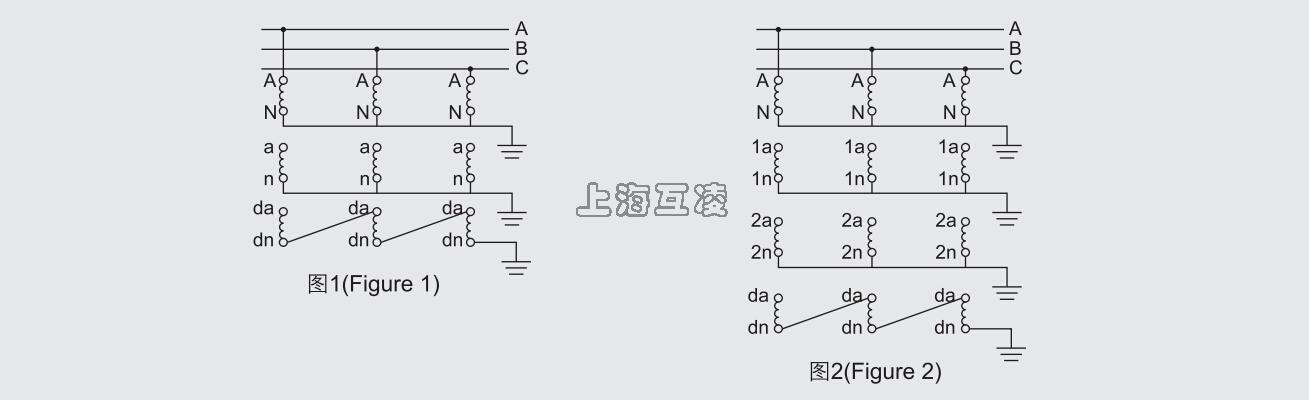

電壓互感器接線圖

產品名稱：JDZX11-35R電壓互感器

型號：JDZX11-35R

聲明：本頁JDZX11-35R電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
