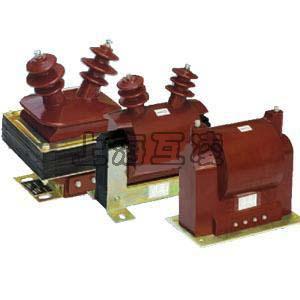

JDZC-10電壓互感器
-
-
- 名稱：JDZC-10電壓互感器
- 型號：JDZC-10,JDZC-6
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上?；ヌ仉姎庥邢薰境闪⒁詠硎冀K以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
JDZC-10電壓互感器
JDZC-10電壓互感器概述
JDZC-10,JDZC-6電壓互感器型澆注式電壓互感器為戶內環氧樹脂澆注式半封閉結構，適用于交流50Hz額定電壓為10千伏以下的電力系統中;不但可以作電壓，電能測量而且能夠控制電路并為操作機構提供電源.本產品符合GBl207-97電壓互感器標準。
JDZC-10電壓互感器使用條件
1 海拔高度不超過 1000 米
2 周圍環境溫度不高于+40 ℃，不低于-5 ℃
3 周圍空氣的相對濕度不大于 85 %(20 ℃）
4 安裝場所無腐蝕性的氣體

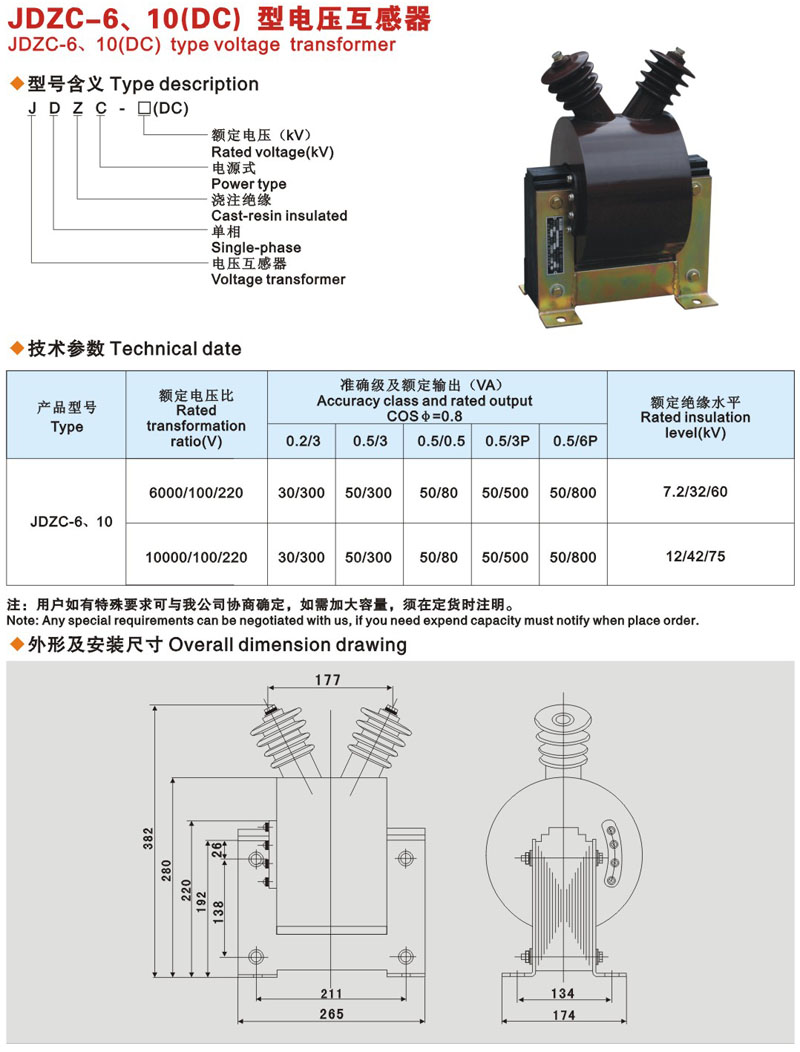

JDZC-10電壓互感器技術表
l負載功率因數:cosø=0.8(滯后);
2.接線圖1;
3.其它技術參數見表1 ;
| 產品型號 | 額定電壓比 | 準確級及額定輸出 VA COSφ=0.8 | 額定絕緣水平(KV) | ||||
| 0.2/3 | 0.5/3 | 0.5/0.5 | 0.5/3P | 0.5/6P | |||
| JDZC-6 JDZC-10 電壓互感器 |
6/0.1/0.22KV | 30/300 | 50/300 | 50/80 | 50/500 | 50/800 | 7.2/32/60 |
| 10/0.1/0.22KV | 30/300 | 50/300 | 50/80 | 50/500 | 50/800 | 12/42/75 | |
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
產品名稱：JDZC-10電壓互感器
型號：JDZC-10,JDZC-6
聲明：本頁JDZC-10電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
