LA-10Q電流互感器
-
-
- 名稱：LA-10Q電流互感器
- 型號：LA-10Q
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上?；ヌ仉姎庥邢薰境闪⒁詠硎冀K以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
產品描述

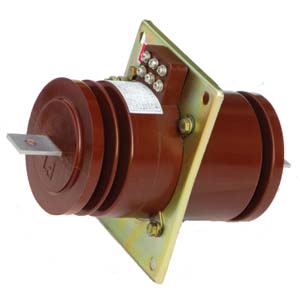

LA-10Q電流互感器
LA-10Q電流互感器結構簡介
本系列電流互感器分單匝式、復匝式、母線式三種。
LA-10Q電流互感器概述
LA-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

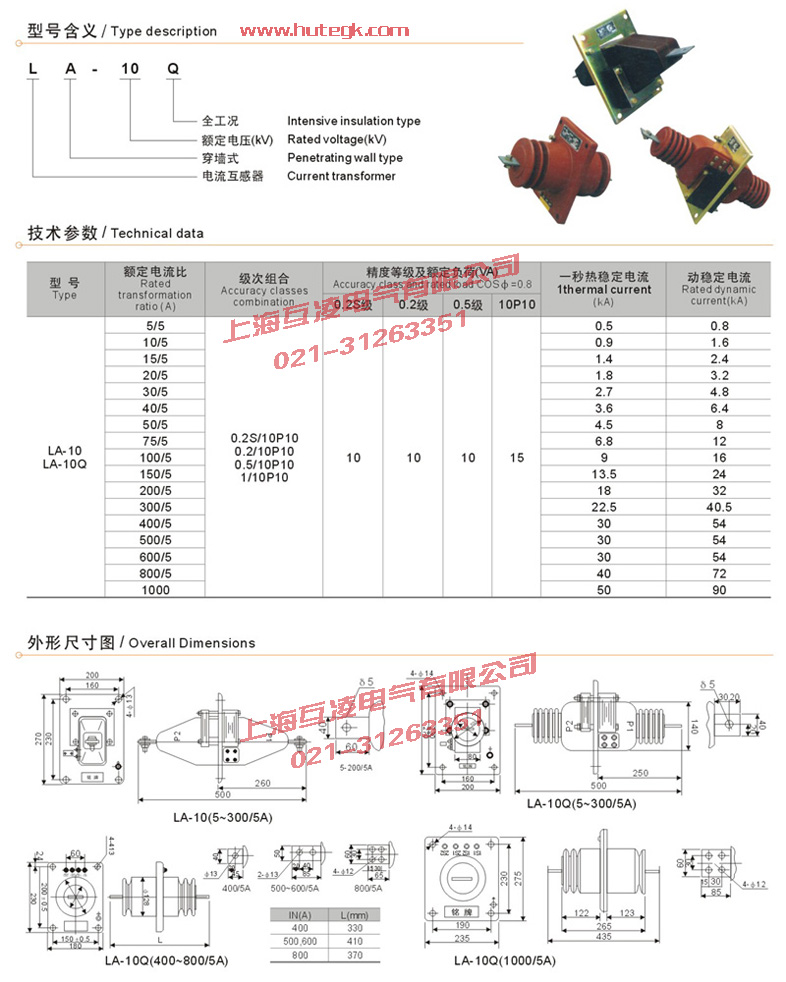

LA-10Q型電流互感器額參數
1、LA-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)(kA) | |||
| 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LA-10 LA-10Q |
5-200 | 0.5/10P10 | 10 | 10 | 15 | 15 | 90I1n | 160I1n |
| 300 | 22.5 | 40.5 | ||||||
| 400 | 30 | 55 | ||||||
| 500 | ||||||||
| 600 | ||||||||
| 800 | 40 | 72 | ||||||
| 1000 | 50 | 90 | ||||||
原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
產品名稱：LA-10Q電流互感器
型號：LA-10Q
聲明：本頁LA-10Q電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
