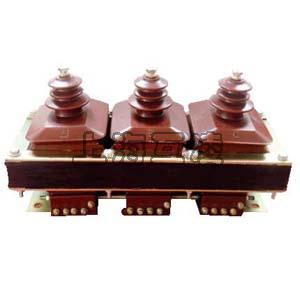

JSZW-10B電壓互感器
-
-
- 名稱：JSZW-10B電壓互感器
- 型號：JSZW-10B
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上海互特電氣有限公司成立以來始終以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
JSZW-10B電壓互感器
JSZW-10B型電壓互感器使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．
JSZW-10B電壓互感器概述
JSZW-10B電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。

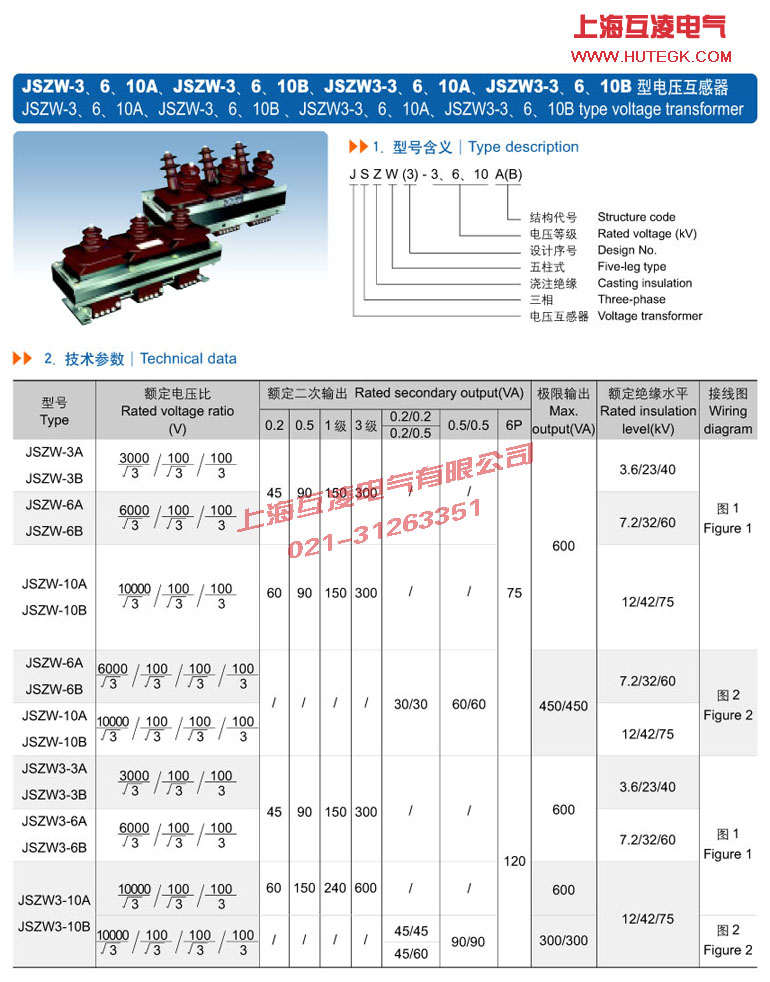

JSZW-10B電壓互感器技術表
| 型號 | 額定電壓比(V) | 額定二次輸出 | 極限輸出 | 額定絕緣水平 | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JSZW-3A | 3000/√3/100/√3/100/3 | 45 | 90 | 150 | 300 | / | / | 75 | 600 | 3.6/23/40 |
| JSZW-3B | 3000/√3/100/√3/100/3 | |||||||||
| JSZW-6A | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||||
| JSZW-6B | 6000/√3/100/√3/100/3 | |||||||||
| JSZW-10A | 10000/√3/100/√3/100/3 | 60 | 90 | 150 | 300 | / | / | 12/42/75 | ||
| JSZW-10B | 10000/√3/100/√3/100/3 | |||||||||
| JSZW-6A | 6000/√3/100/√3/100/√3/100/3 | / | / | / | / | 30/30 | 60/60 | 450/450 | 7.2/32/60 | |
| JSZW-6B | 6000/√3/100/√3/100/√3/100/3 | |||||||||
1. 產品標準：GB1207-1997《電壓互感器》；
2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；
JSZW-10B電壓互感器結構簡介
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
產品名稱：JSZW-10B電壓互感器
型號：JSZW-10B

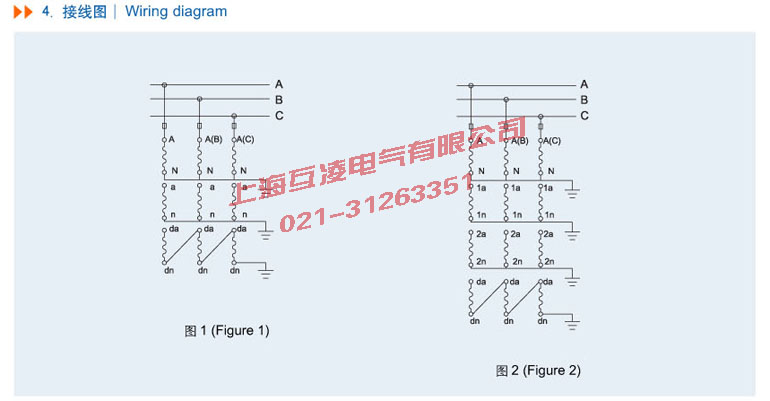

聲明：本頁JSZW-10B電壓互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
