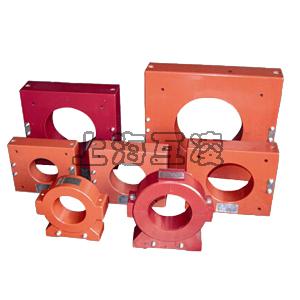

LJK-180零序電流互感器

一、產品概述

LJK系列零序互感器零序電流互感器用于電力系統。產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置元件動作，實現保護或監控。 ZH-LJK/LXK 系列零序電流互感器是電纜型，采用ABS工程塑料外殼，樹脂澆注成全密封形式，絕緣性能好，外形美觀。具有靈敏度高，線性度好，運行可靠，安裝方便等特點。其性能優于一般的零序電流互感器。其應用范圍廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置，用戶可根據系統的運行方式（中性點接地、中性點不接地、高阻接地、小電阻接地、消弧線圈接地）選用相適應的零序電流互感器。

二、使用條件

1 環境溫度：-15℃～+60℃，日平均不超過 +40℃；
2 海拔高度：2000米以下(高原使用，訂貨時要明確提出)；
3 相對濕度：≤95%；
4 周圍介質無導電塵埃與導電金屬顆?；蚴菇^緣損壞的腐蝕性氣體、霉菌等。


三、主要技術數據

1 電壓等級：0.4kV～66kV；
2 電網頻率：0～500Hz(3次諧波150Hz；5次諧波250Hz)；
3 產品同名端：一次由互感器正面“L1”側穿入，二次為“K1”；

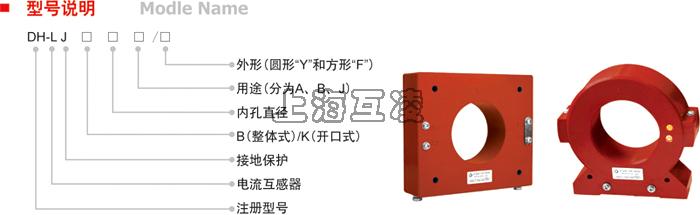

4 產品型號及數據、外形尺寸見圖表。


四、安裝

1 整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿入互感器。
2 開口式互感器安裝可隨時進行，具體安裝方法如下：
1 拆下互感器“K1、K2”的聯接壓片；
2 將互感器頂部兩條螺栓松開拆下，互感器便分成兩部分；
3 將互感器套在電纜上，把兩個接觸面擦干凈，薄薄涂上一層防銹油，互感器兩部分對好后擰上螺栓，互感器兩部分要對齊以免影響性能；
4 將聯接片固定在“K1、K2”上；
5 開口式互感器上下兩部分不可與其它互感器互換。

LJK-180零序電流互感器外殼澆注式零序電流互感器型號數據及尺寸，作用原理，接線

<p>安裝</p>

<p>·整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。</p>

<p>·開口式互感器不受電纜敷設與否的限制，具體方法如下：</p>

<p>（1）拆下互感器“K1ˊ”、“K2ˊ”的聯接壓片（圓形互感器無此項要求）。</p>

<p>（2）將互感器頂部兩個內六角螺栓松開拆下（圓形互感器是將兩側的緊固螺絲松開拆下），互感器便分為兩部分。</p>

<p>（3）把互感器套在電纜上，將接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分后擰上內六角螺栓（兩側的緊固螺絲），互感器兩部分要對齊以免影響性能。</p>

<p>（4）將聯接片固定在“K1ˊ”、“K2ˊ”上（圓形互感器無此項要求）。</p>

<p>（5）內孔﹥120mm的互感器如水平安裝時,請加非導磁支架。</p>

產品名稱：LJK-180零序電流互感器

型號：LJK-180
